24 u 1 CATV analogni modulator

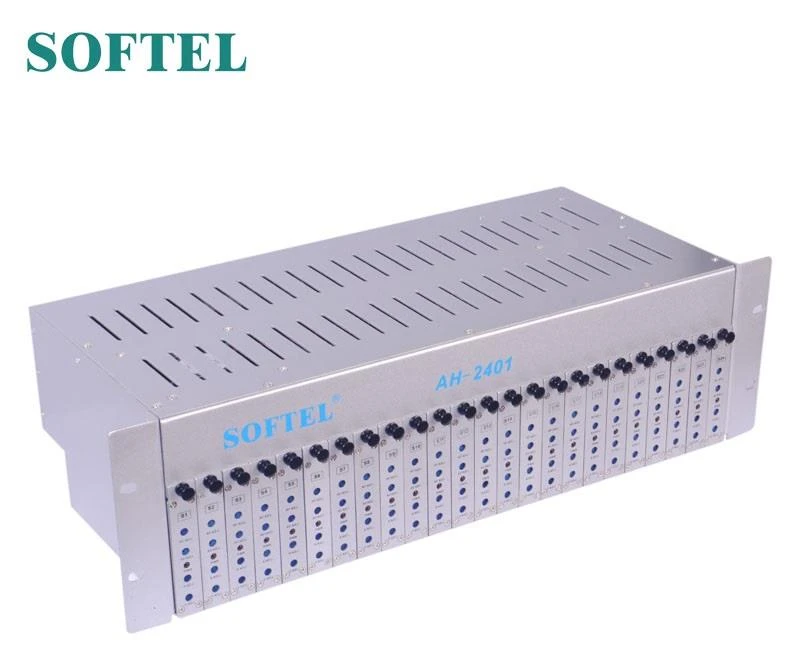

AH2401 je 3RU šasija montirana na stalak koja omogućava ugradnju do 24 komada mikroprocesorskih fiksnih mini modulatora. Razina izlaza šasije od 40 dBmV, nije potreban dodatni kombinator.
Značajke
1. Prekidačko napajanje radi fleksibilnosti instalacije i precizne regulacije napona
2. Dva rashladna ventilatora za dugotrajni rad ovog 24 u 1 CATV analognog modulatora
3. Stereo funkcija po izboru
4. SAW (površinski akustični val) filtriranje na IF za superiornost u pojasu C / N

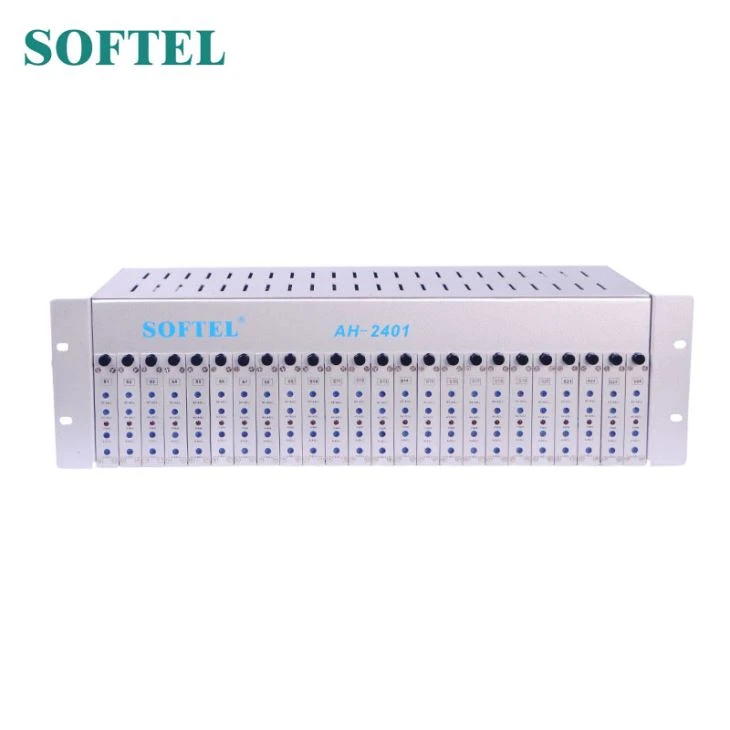

5. Kontrole pristupa prednjoj ploči omogućavaju jednostavno podešavanje

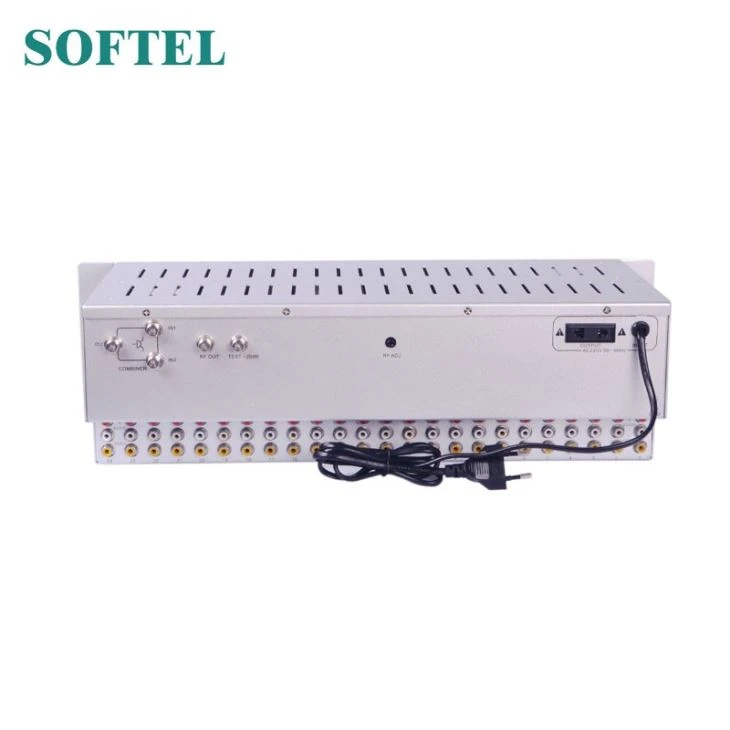

6. Stražnja ploča ima petlju za kombiniranje za jednostavno povezivanje
Tehnički podaci
Raspon frekvencija | 47-860MHz |
Izlazna razina | > = 100dBmV |
C / N u pojasu | 60 dB |
C / N van opsega | 62 dB |
Priključak za video ulaz | RCA (žuto) |
Konektor za audio ulaz | RCA (bijelo) |
RF izlazni konektor | 75Ω Ženska |
Ulaz napona | DC 5V za mini modulator |
Izlazna frekvencija | 47-860MHz |
Izlazna razina | 97dBμV (adj). |
Omjer A / V | -11 do -18dB (Adj. |
Stabilnost frekvencije | ± 5 kHz |
Video | 75ΩF-ženski |
Razina unosa | 0,6-1,5 Vp-p (87,5% modulacija) |
Video C / N | 50dB |
Hum / Buka | -50dB |
Modulacijski raspon | 0 ~ 90% |
zvučni | 75ΩF-ženski |
Razina unosa | 1Vp-p (25KHz Dev.) |
Iskrivljenje | 1% |
BRZA UGRADNJA
AH2401M, 24 in 1 CATV analogni modulator, dizajniran je za unutarnji 19 '' stalak. Provjerite ima li prostora između modulatora za cirkulaciju zraka. Da biste spriječili strujni udar, nikad ne uklanjajte uzemljeni čep. Osigurajte da električni ulazni kablovi koji uđu u zgradu budu spojeni na zemljište što je moguće bliže ulaznoj točki.
1. Uključite audio i video konektore prije nego što uključite napajanje
2. Uključite modulator i provjerite sliku i zvuk
3. Postavite željene kanale ako tvorničke postavke nisu ono što želite
