FODC Zatvaranje kupole od optičkih vlakana

FOM-D028 se koristi u nadzemnim, na stupovima, zidnim i podzemnim primjenama za ravno spajanje proizvoda tijekom optičkog prijenosa, pružajući zaštitu za spojne spojeve.

Pošaljite upit

Uvod u proizvod

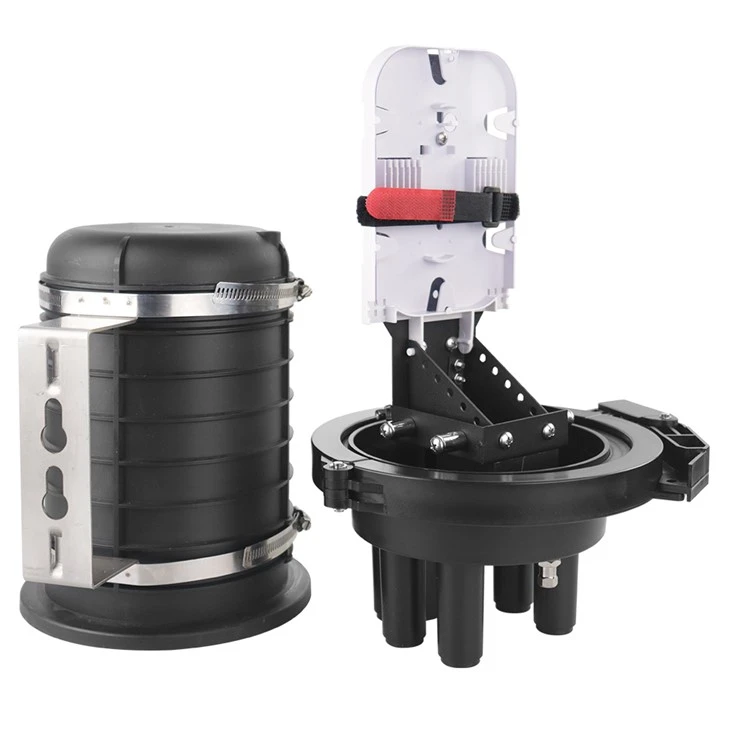

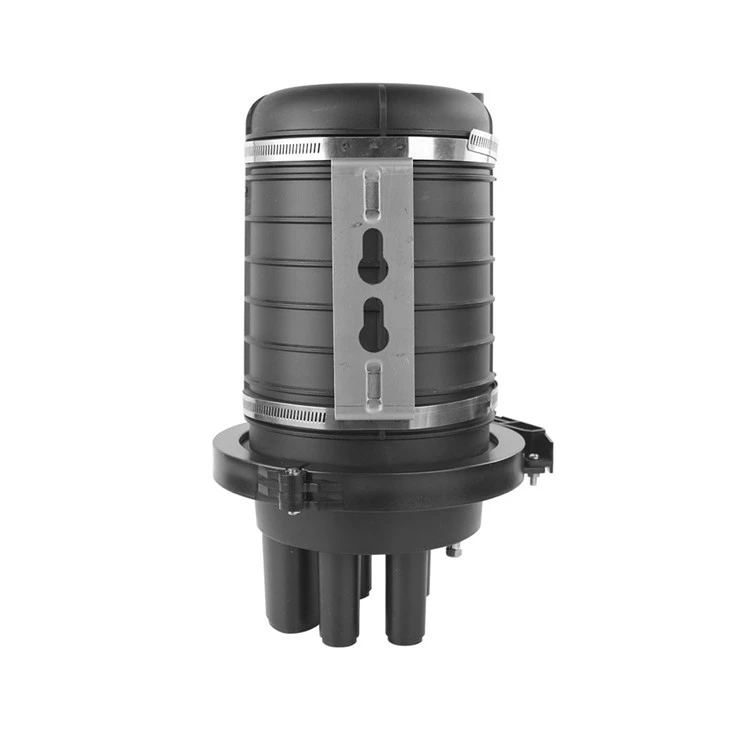

FOM-D028 FODC zatvaranje kupole od optičkih vlakana

Prikaz proizvoda

FOM-D028-6

Primjena

Član za zatvaranje kupole, koji se koristi za ravno spajanje proizvoda u procesu optičkog prijenosa, pruža zaštitu za spoj spoja. S četiri mala okrugla otvora i jednim velikim okruglim otvorom, ima mehaničku brtvu s navojem, može se koristiti za zračnu, montažnu na stup, zidnu i podzemnu primjenu. Izvrstan je u svojstvu brtvljenja, jednostavan za ugradnju i ima široku primjenu.

Značajka

- Svi pokazatelji učinka ispunjavaju zahtjeve nacionalnog standarda zatvaranja YD 814.1-2004;

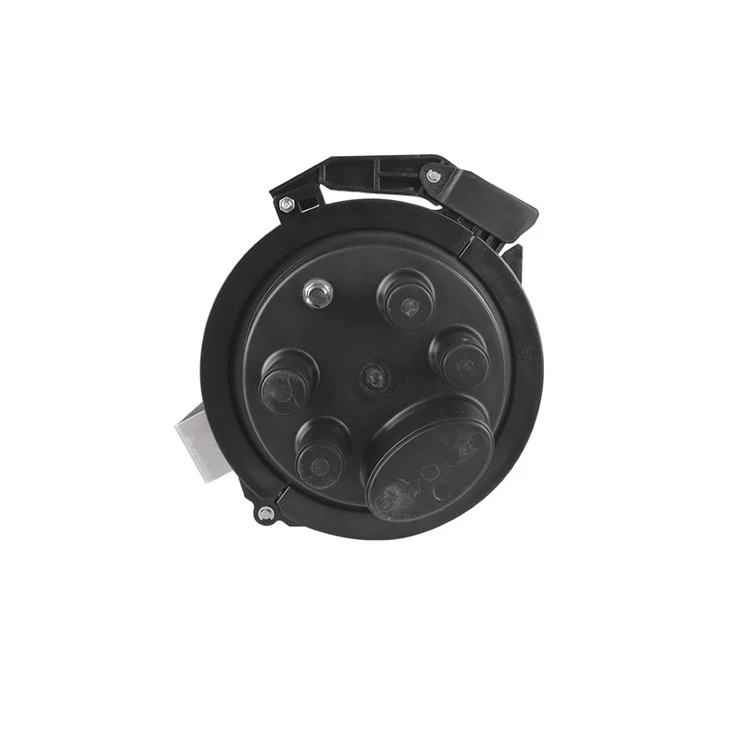

- Kabelska priključka s tri ulaza i tri izlaza, ima 5 okruglih rupa za kabel (4 male i 1 velika), koji odgovaraju za pristup F7~F22 kabelima;

- Vanjsko tijelo kutije izrađeno je od inženjerske plastike visoke čvrstoće, ima značajke male težine, visoke mehaničke čvrstoće, zaštite od starenja, jake otpornosti na koroziju, otpornosti na munje i dugog vijeka trajanja.

- Složena konstrukcijska ploča za spajanje i neovisni izolacijski uređaj za uzemljenje čine ga fleksibilnim, praktičnim i sigurnim za konfiguraciju jezgre optičkih vlakana, proširenje i uzemljenje kabela.

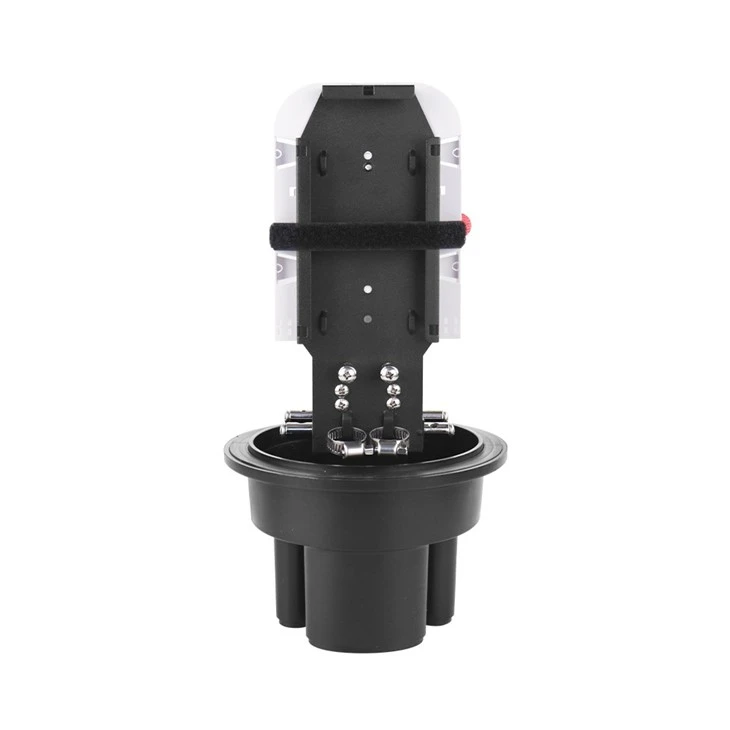

- Ladica za spajanje ima namjenski utor za optički razdjelnik, koji se koristi za fiksiranje dva 1:8 PLC optička razdjelnika.

Tehnički indeks

Polumjer zakrivljenosti vlakna: veći ili jednak 40 mm

Dodatni gubici spojne ladice: manji ili jednaki 0.01dB

Radna temperatura: - 20 stupanj - + 60 stupanj

Bočni tlak: veći ili jednak 2000N/10 cm

Otpornost na udarce: veća ili jednaka 20N.m

Razina zaštite: IP68

Proizvod specifikacija

Tip:	D028
Veličina (mm)	*230320**
Pristupačan kabeli:	3 unutra, 3 van
Kabel promjer (mm)	F7~F22
jezgra za spajanje probati	24 (jednojezgreni)
količina od spajanje ladica	4
Kapacitet(jezgra)	96 (jedna jezgra)
Maksimalno cijepanje:	1:8 (2 kom);
Brtvljenje tip:	Mehanička brtva navoja, silikonska guma
