CATV glavni modulator

CATV headend modulator najnoviji je generacijski sve-u-jedan uređaj Mux-scrambling-modulirajući koji je razvio Softel.

Pošaljite upit

Uvod u proizvod

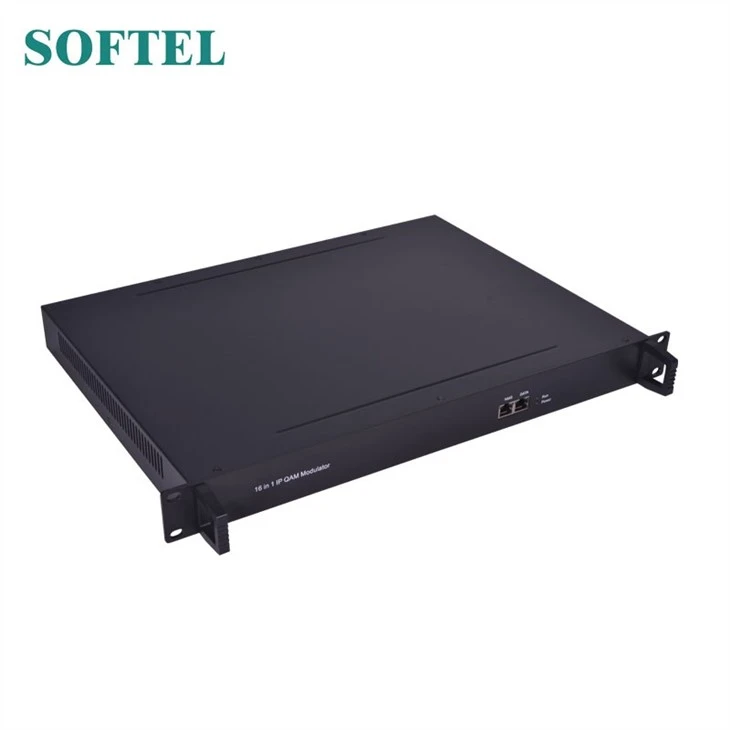

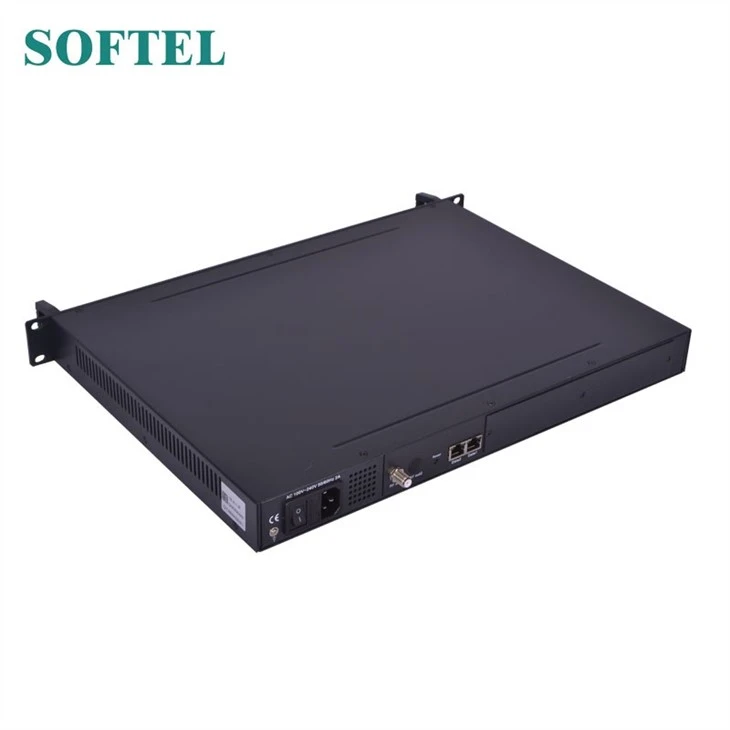

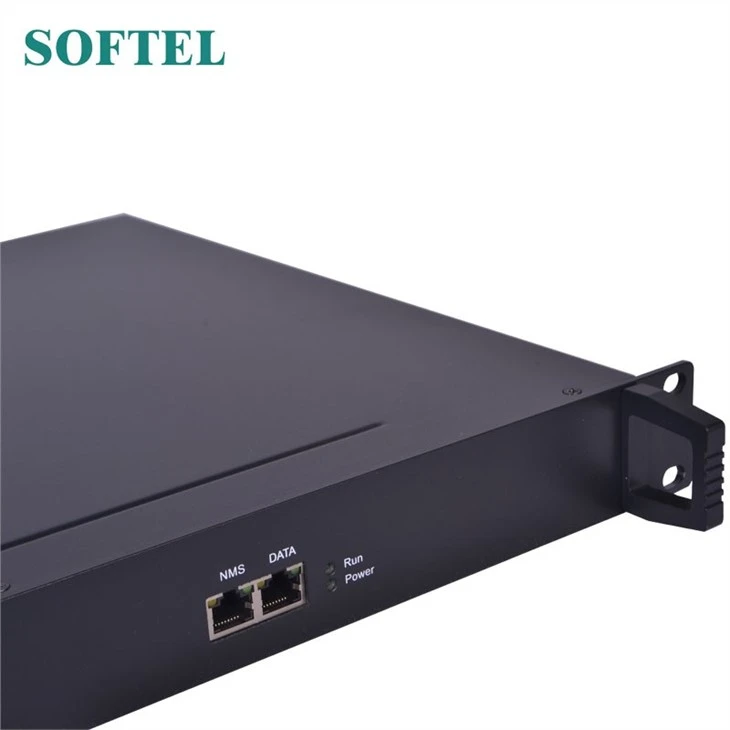

CATV glavni modulator

SFT 3316 IP Mux-Scrabling modulator najnoviji je generacijski Mux-scramblano-modulacijski sve-u-jedan uređaj koji je razvio Softel. Ima 1 6 kanala za multipleksiranje, 16 kanala za kodiranje i 16 kanala za modulaciju QAM (DVB-C), te podržava maksimalno 1024 IP ulaza kroz GE priključak i 16 ne susjednih nosača (50 MHz ~ 960 MHz) izlaza kroz RF izlazno sučelje. Uređaj također karakterizira visoka integrirana razina, visoke performanse i niska cijena. Ovo je vrlo prilagodljivo novom sustavu emitiranja CATV.

OSOBINE CATV modula za glavu

 2 GE ulaza, SFP sučelje

 Podržava do 1024 TS TS preko UDP / RTP-a, unicast i multicast, IGMP v2 \ v3

 Maksimalno 840Mbps za svaki GE ulaz

Podržava točno PCR prilagođavanje

Podržava CA PID filtriranje, remapiranje i PSI / SI uređivanje

Podržava do 180 PIDS preslikavanja po kanalu

 Podržava DVB opći sustav kodiranja (ETR289), simulkriptirajuće standarde ETSI 101 197 i ETSI 103 197

 Podržava 16 multipleksiranih ili kodiranih TS preko UDP / RTP / RTSP izlaza

Output Izlaz 16 susjednih QAM nosača, sukladan DVB-C (EN 300 429) i ITU-T J.83 A / B

 Podržava RS (204,188) kodiranje

 Podrška mrežnog upravljanja mrežom

SpecifikacijaCATV modula za glavu

Ulazni	Ulazni	512 IP ulaz, 2 100 / 1000M Ethernet priključka (SFP opcionalno)
	Protokol o prijevozu	TSover UDP / RTP, unicast i multicast, IGMP V2 / V3
	Brzina prijenosa	Maksimalno 840Mbps za svaki GE ulaz
Mux	Ulazni kanal	512
	Izlazni kanal	16
	Maks. PID	180 po kanalu
	Funkcije	Ponovno mapiranje PID-a (automatsko / ručno nije obavezno)
		PCR precizno podešavanje
		PSI / SI tablica automatski se generira
Premetanje Parametri	Max simulscrypt CA	4
	Scramble Standard	ETR289, ETSI 101 197, ETSI 103 197
	Veza	Lokalna / daljinska veza
Modulacija Parametri	Odjeljak DVB-C modulatora	J.83A	Sazviježđe: 16/32/64/128 / 256QAM
			Propusnost: 8M
		J.83B	Sazviježđe: 64QAM / 256QAM
			Propusnost: 6M
	QAM kanal	16 nosača koji nisu susjedni
	Standard modulacije	EN300 429 / ITU-T J.83A / B (DVB-C)
	Stopa simbola	5,0 ~ 7,0 ms / s, koraka od 1 k / s
	FEC	RS (204, 188)

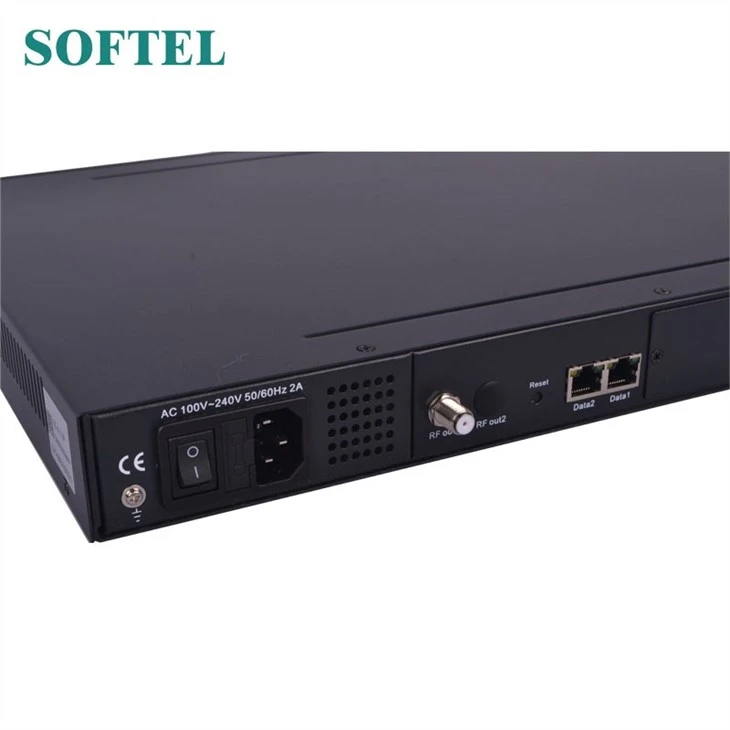

RF izlaz	Sučelje	Izlazni priključak tip 1F za 16 nosača, impedancija 75Ω
	RF raspon	50 ~ 960MHz, koračno 1kHz
	Izlazna razina	-20dBm ~ ~ 10dBm (87 ~ 117dbµV), koraci od 0,1dB
	MER	≥ 40dB
TS izlaz	16IP izlaz preko UDP / RTP / RTSP, jednosmjerno / višestruko slanje, 2 100 / 1000M Ethernet porta
Sustav	Podrška softvera za upravljanje mrežom (NMS)
Općenito	Demisija	420 mm × 440 mm × 44,5 mm (ŠxDxV)
	Temperatura	0 ~ 45 ℃ (rad), -20 ~ 80 ℃ (pohrana)
	Napajanje	AC100V ± 10%, 50 / 60Hz ili AC 220V ± 10%, 50 / 60Hz

Podaci o tvrtki

Imamo više od 100 zaposlenika, od kojih je 10% viših tehničara. S više od 1.000 četvornih metara standardnih proizvodnih linija za montažu imamo stroge QC postupke. Svaka jedinica našeg proizvoda proći će 3-slojne QC postupke, provjeru materijala prije proizvodnje, stabilnost i ispitivanje performansi nakon proizvodnje, otkrivanje pakiranja prije isporuke.

Većina naših proizvoda izvozi se u Južnu Ameriku, Rusiju i sjevernoeuropske zemlje. Trenutno, Softel ima podružnicu u Meksiku, a otvorit će još jedan ured u Kolumbiji, nastavljajući opskrbljivati brojne agente, integrirane dilere i proizvođače opreme širom svijeta.

Kroz oštro međunarodno poslovno natjecanje u dobroj vjeri, svi zaposlenici osjećaju veliko postignuće& raditi pod velikom odgovornošću. Osim toga, ponosni smo što svojim neprocjenjivim kupcima pružamo našu visoku kvalitetu, visoku pouzdanost, visoku učinkovitost i konkurentne proizvode.
