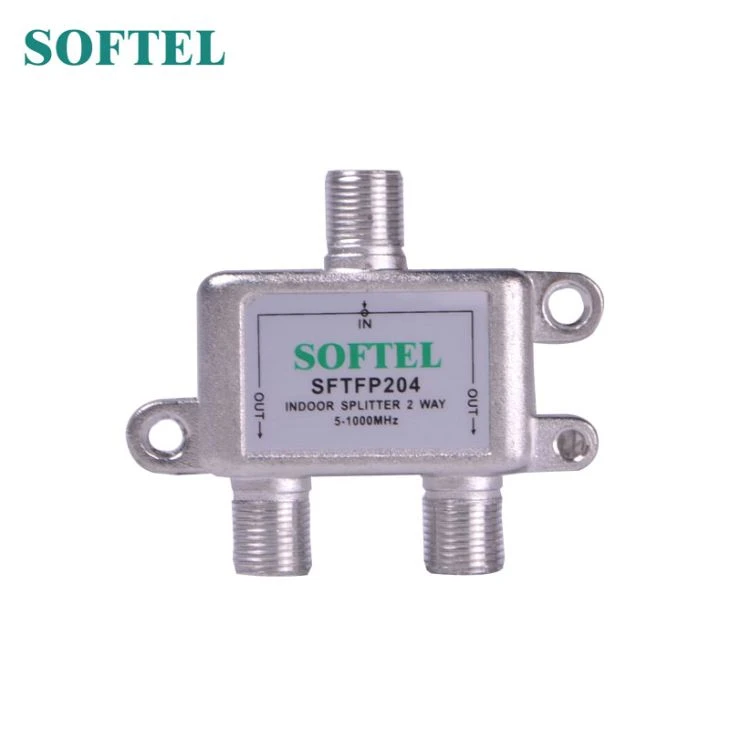

Zatvoreni RF splitter

Dostupno je 2 ~ 8 načina
Dvosmjerni dizajn prijenosa
Protiv uboda i feritnog zasićenja
Okrugle kontaktne igle za umetanje

Pošaljite upit

Uvod u proizvod

Indoor RF Splitter je razdjelnik / razdjelnik koji dijeli signal iz dovodnog kabela na dva i više izlaznih signala.

Značajke

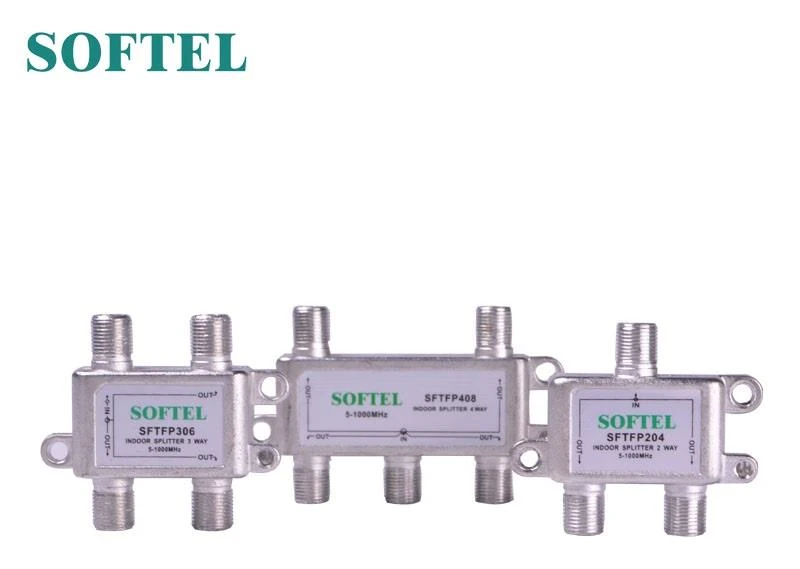

Dostupno je 2 ~ 8 načina

Dvosmjerni dizajn prijenosa

Protiv uboda i feritnog zasićenja

Okrugle kontaktne igle za umetanje

Lijevanje cinka u leguru cinka vrši se površinskom obradom od nikla

Tretman površinskim raspršivanjem, anti-oksidacija i ne blijeđenje boja

primjena

Satelitski CATV, HFC

Tehnički parametar

Artikal	Dvosmjerni razdjelnik	Trosmjerni razdjelnik	Trosmjerni razdjelnik	Četverostruki razdjelnik	Šesterokutni razdjelnik	8 putni razdjelnik
Gubitak umetanja	-dB (maks.)
5 MHz - 47 MHz	3.5	3.5 / 6.9	5.8	6,9	9.3	10.3
48MHz - 450MHz	3.9	3.9 / 7.3	6.2	7.3	9.6	11.0
451 MHz - 750 MHz	3.9	3.9 / 7.5	6.5	7.5	9.9	11.5
751 MHz - 1000 MHz	4.1	4.0 / 8.0	7.0	8.0	11.0	12.5
Gubitak izolacije	-dB (Min.)
5 MHz - 47 MHz	22	25	25	25	25	25
48MHz - 450MHz	26	24	25	24	24	24
451 MHz - 750 MHz	22	23	24	23	22	22
751 MHz - 1000 MHz	22	21	22	21	21	21
Povratni gubitak (IN / OUT)	-dB (Min.)
5 MHz - 47 MHz	20	18	18	18	18	18
48MHz - 450MHz	22	21	21	20	22	22
451 MHz - 750 MHz	20	21	21	20	20	20
751 MHz - 1000 MHz	20	18	18	18	18	18
Opće informacije
otpor	75 Ohma
RFI oklop	- 120 dB
intermodulacijsko	bolji od -45dBmV
Ispitna okolina: Temperatura u sobi: + 20 ℃
Ostali zahtjev:
1. Plastični umetak mora biti u bijeloj boji.
2. Poklopac F porta mora biti bistre bijele boje
3. Vijak za uzemljenje biti 4 x 12 mm u zelenoj boji, 1/4 šesterokutni, otvoreni ravni utor, philips.
4. Vijak za pričvršćivanje od 4 x 18 mm u limu, 1/4 šesterokut, otvoreni ravni utor, Philips.
5. Kućište treba biti svijetlo limeno
6.Nadovi F-PORT-a koriste 3/8 "-32 UNEF-2B.
Struja 7.500mA prolazi iz In u jedan od izlaza.
