16 u 1 IP u ISDB-T modulator
16 u 1 IP na ISDB-T modulator

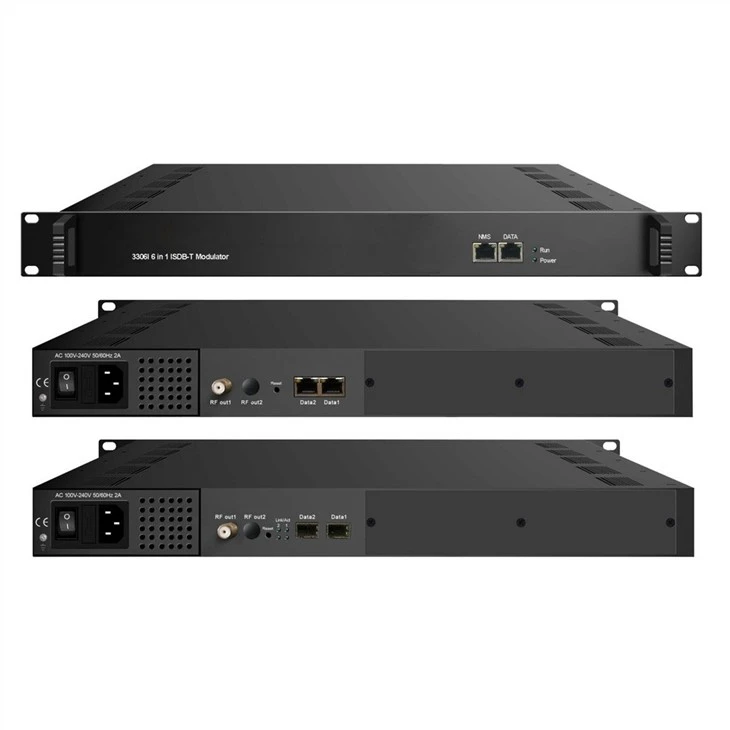

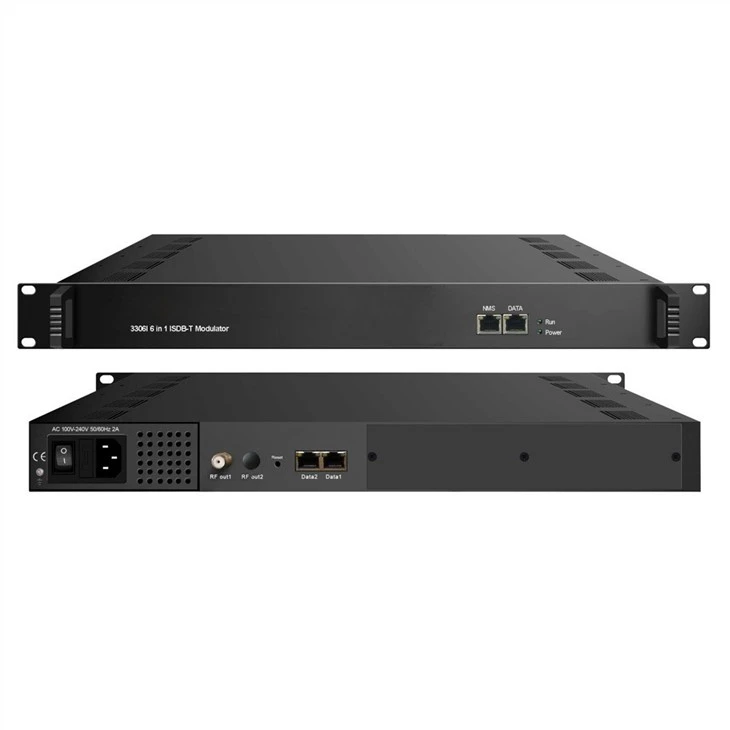

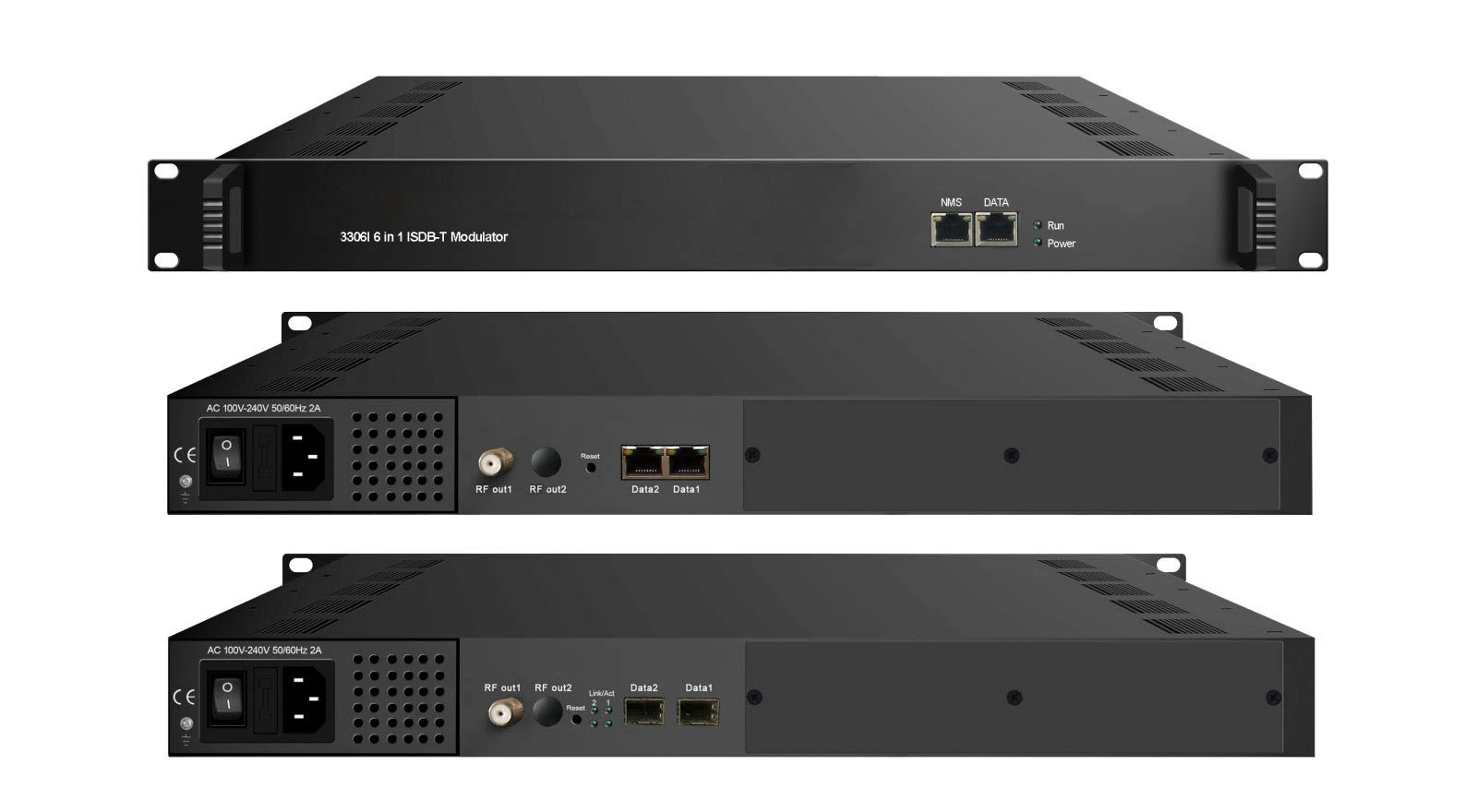

SFT3306I 8in1/16in1 ISDB-T modulator najnovija je generacija Mux-modulatorskog uređaja koji je razvio Softel. Ima 8 (ili 16) kanala za multipleksiranje i ISDB-T modulirajuće kanale, te podržava maksimalno 512 IP ulaza kroz 3 GE porta i 8 (ili 16) ISDB-T ne-susjednih nositelja (50MHz~960MHz) izlaza kroz RF izlazno sučelje. Uređaj također karakterizira visoka razina integriranosti, visoke performanse i niska cijena. Ovo je vrlo prilagodljivo novoj generaciji DTV sustava emitiranja.
ZNAČAJKE 16 u 1 IP u ISDB-T modulator
* 3 GE porta (maks. 512 IP ina):
Dvosmjerni priključci Data1 & Data2, maksimalno 512 IP ulaza, 8/16 IP izlaza.
* Maksimalno 840 Mbps za svaki GE ulaz
* Podržava točnu PCR prilagodbu
* Podržava CA filtriranje, PID remapping i PSI/SI uređivanje
* Podržava do 256 PIDS remappinga po kanalu
* Podržava 8 IP izlaza putem Data1 & Data2 preko UDP/RTP/RTSP--Verzija I
* Podrška za 16 IP izlaza kroz Data1 & Data2 preko UDP/RTP/RTSP--Verzija II
* 8 (ili 16) izlaza nesusjednih nositelja koji su u skladu s ISDB-Tb (ARIB STD-B31)
* Podrška za mrežno upravljanje temeljeno na webu
Specifikacija 16 u 1 IP na ISDB-T modulator
Ulazni | Ulazni | Maks. 512 IP ulaza kroz 3 (podatkovni priključak na prednjoj ploči, podaci 1 i podaci 2) 100/1000M Ethernet priključak (SFP sučelje nije obavezno). -Za verziju I Maks. 512 IP ulaza kroz 3 (podatkovni priključak na prednjoj ploči, podaci 1 i podaci 2) 100/1000M Ethernet priključak (SFP sučelje nije obavezno). –Za verziju II |
Transportni protokol | TS preko UDP/RTP, unicast i multicast, IGMP V2/V3 | |
Brzina prijenosa | Maksimalno 840Mbps za svaki GE ulaz | |
Mux | Ulazni kanal | 512 IP tokovi |
Izlazni kanal | 8 (ili 16) | |
Maks. PID-ovi | 256 po kanalu | |
Funkcije | Ponovno mapiranje PID-a (automatski/ručno izborno) | |
PCR precizno podešavanje | ||
PSI/SI tablica koja se automatski generira | ||
Modulacija Parametri | Standard | ARIB STD-B31 |
Širina pojasa | 6M | |
Konstelacija | QPSK, 16QAM, 64QAM | |
Guard Interval | 1/32, 1/16, 1/8, 1/4 | |
Način prijenosa | 2K, 4K, 8K | |
Kod stopa | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Veći ili jednak 40 dB | |
RF frekvencija | 50~960MHz, korak od 1KHz | |
RF izlazna razina | {{0}}dBm~ plus 10dBm(87~117dbµV), korak od 0,1dB | |
Izlazni kanal | 8 izlaza nesusjednih nosača - verzija I 16 izlaza nesusjednih nosača - verzija II | |
RF izlaz | Sučelje | 1 priključak tipa F, impedancija 75Ω |
ACLR | -50 dBc | |
TS izlaz | 8 (ili 16) IP izlaza preko UDP/RTP/RTSP, unicast/multicast, 2 (Data1 & Data2) 100/1000M Ethernet porta | |
Sustav | Podrška softvera za upravljanje mrežom (NMS). | |
Općenito | Otpuštanje | 480 mm × 327 mm × 44,5 mm (ŠxDxV) |
Težina | 5,5 kg | |
Temperatura | 0~45 stupnjeva (rad), -20~80 stupnjeva (skladištenje) | |
Napajanje | AC 100V±10 posto, 50/60Hz ili AC 220V±10 posto, 50/60Hz | |
Potrošnja | 15.4W | |
Vodič za narudžbu 16 u 1 IP u ISDB-T modulator
Verzija I | Verzija II | |
512 IP ulaz na 8ch ISDB-T izlaz nositelja, 8 IP izlaz | x | |
512 IP ulaz na 16ch ISDB-T izlaz nositelja, 16 IP izlaz | x |
Provjera akvizicije 16 u 1 IP u ISDB-T modulator
Kada korisnik otvori paket uređaja, potrebno je provjeriti stavke prema pakirnici. Obično bi trebao uključivati sljedeće stavke:
* SFT3306I 6 u 1 ISDB-T modulator
* Korisnički priručnik
* Kabel za napajanje
Ako bilo koja stavka nedostaje ili se ne podudara s gornjim popisom, obratite se lokalnom prodavaču.
Priprema instalacije 16 u 1 IP na ISDB-T modulator
Kada korisnici instaliraju uređaj, molimo slijedite korake u nastavku. Detalji instalacije bit će opisani u nastavku ovog poglavlja. Korisnici također mogu pogledati dijagram stražnje ploče tijekom instalacije.
Glavni koraci instalacije uključuju:
* Provjera eventualnog nedostatka ili oštećenja uređaja tijekom transporta
* Priprema relevantnog okruženja za instalaciju
* Instalacija NDS3306I 6 u 1 ISDB-T modulatora
* Spajanje signalnih kabela
* Spojni komunikacijski port (ako je potrebno)
Zahtjevi za uzemljenje 16 u 1 IP na ISDB-T modulator
* Dobro uzemljenje svih funkcijskih modula temelj je pouzdanosti i stabilnosti uređaja. Također, oni su najvažnije jamstvo hapšenja munje i odbijanja smetnji. Stoga sustav mora slijediti ovo pravilo.
* Vanjski vodič i izolacijski sloj koaksijalnih kabela trebaju održavati ispravnu električnu vodljivost s metalnim kućištem uređaja.
* Vodič za uzemljenje mora imati bakreni vodič kako bi se smanjila impedancija visoke frekvencije, a žica za uzemljenje mora biti što deblja i kraća.
* Korisnici bi trebali provjeriti jesu li 2 kraja žice za uzemljenje dobro provodljivi i zaštićeni od hrđe.
* Zabranjeno je koristiti bilo koji drugi uređaj kao dio električnog kruga uzemljenja
* Područje vodljivosti između žice za uzemljenje i okvira uređaja ne smije biti manje od 25 mm2.
Zahtjevi za okoliš 16 u 1 IP na ISDB-T modulator
Artikal | Zahtjev |
Prostor strojarne hale | Kada korisnik instalira niz okvira stroja u jednoj strojarnici, udaljenost između 2 reda okvira stroja treba biti 1,2~1,5 m, a udaljenost od zida ne smije biti manja od 0.8m. |
Pod strojne hale | Električna izolacija, bez prašine Volumni otpor mljevenog antistatičkog materijala: 1X107~1X1010W, Ograničavajući otpor struje uzemljenja: 1M (podni ležaj mora biti veći od 450 kg/㎡) |
Temperatura okoline | 5~40stupanj(održivo), 0~45stupanj(kratko vrijeme) preporuča se ugradnja klima uređaja |
Relativna vlažnost | 20 posto ~80 posto održivo 10 posto ~90 posto kratko vrijeme |
Pritisak | 86~105 KPa |
Vrata i prozori | Ugradnja gumene trake za brtvljenje otvora na vratima i dvoslojnog stakla za prozor |
zid | Može se prekriti tapetama ili bojom manje svjetline. |
Zaštita od požara | Vatrodojavni sustav i aparat za gašenje požara |
Vlast | Potrebna snaga uređaja, snaga klima uređaja i snaga rasvjete neovisne su jedna o drugoj. Za napajanje uređaja potrebna je izmjenična struja 220V ±10 posto 50/60Hz ili 110V ±10 posto 50/60Hz. Pažljivo provjerite prije pokretanja. |
Predstavljanje tvrtke i certifikat
Imamo više od 100 zaposlenika, 10 posto njih su viši tehničari. S više od 1 000 četvornih metara proizvodnih montažnih linija prema standardima, imamo stroge QC postupke. Svaka jedinica našeg proizvoda proći će kroz 3 sloja QC procedure, provjeru materijala prije proizvodnje, ispitivanje stabilnosti i performansi nakon proizvodnje, otkrivanje pakiranja prije isporuke.
Većina naših proizvoda izvozi se u Južnu Ameriku, Rusiju i zemlje sjeverne Europe. Trenutno Softel ima svoju podružnicu u Meksiku, a otvorit će još jedan ured u Kolumbiji, nastavljajući opskrbljivati brojne agente, integrirane trgovce i proizvođače opreme diljem svijeta.
Kroz žestoku međunarodnu poslovnu konkurenciju u dobroj vjeri, svi naši članovi osoblja osjećaju se kao veliko postignuće i rade pod velikom odgovornošću. Osim toga, jako smo ponosni što našim neprocjenjivim kupcima pružamo našu visoku kvalitetu, visoku pouzdanost, visoku učinkovitost i konkurentne proizvode.
dostava
1, Fedex/DHL/UPS/TNT za uzorke, od vrata do vrata.
2, Zrakom ili morem za rasutu robu, za FCL; Zračna luka/luka prijem
3, Kupci koji navode špeditere ili način dostave po dogovoru
4, Vrijeme isporuke: 1-3 dana za uzorke; 10-30 dan za rasutu robu
Pitanja
1. Kako mogu naručiti?
(1) Za cijenu i specifikacije proizvoda dogovaraju se pregovori.
(2) Predračun će biti poslan na potvrdu.
(3) Nakon dogovora o predračunu, kupac uplaćuje depozit.
(4) Proizvodnja će započeti čim naša banka potvrdi plaćanje.
(5) Otpremite robu unutar dogovorenog roka isporuke.
2. Možete li napraviti OEM za nas?
Da. Ako postoji određena količina narudžbe, možemo napraviti OEM uključujući ispis, logotip i prilagođeni model za vas.
3. Što je s jamstvom?
Jamstvo je 12 mjeseci.
Iako jamstvo nije odgovorno za one slomljene nasiljem ili ažurirane drugim markama.
