ADSS optički kabel

ADSS optički kabel je labavi cijevni kabel s optičkim vlaknima s centralnim čvrstim elementom FRP

Pošaljite upit

Uvod u proizvod

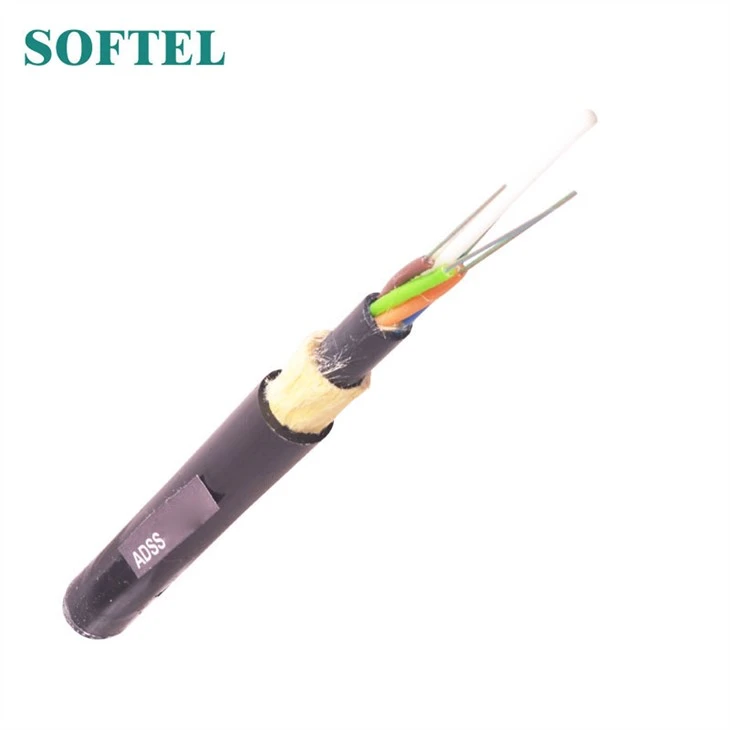

ADSS optički kabel

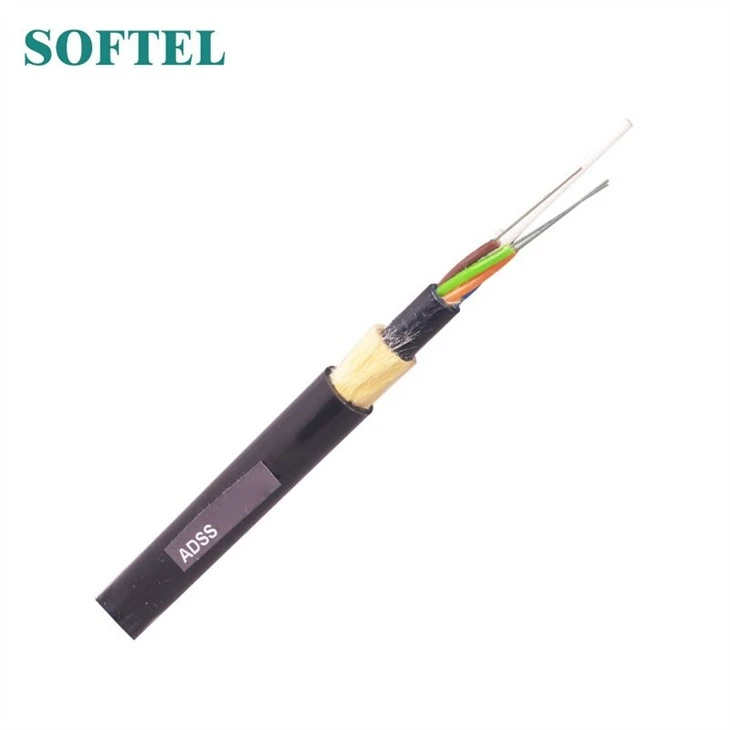

ADSS Optical Fiber Cable

Pregled proizvoda ADSS optičkih kabela

Labava konstrukcija cijevi, cijevi punjene želeom, elementi (cijevi i punila po potrebi) postavljeni oko nemetalnih elemenata središnje čvrstoće, poliesterska pređa koja se koristi za vezanje jezgre kabela, vodonepropusna traka omotana jezgrom kabela, ojačana aramidnim pređama, 1 ograda i vanjski omotač od PE-a.

Opis

1. ADSS kabel je labavo cijev nasukan. Vlakna, 250 μm, smještena su u labavu cijev izrađenu od plastike visokog modula. Cijevi su napunjene vodootpornom smjesom za punjenje.

2. Cijevi (i punila) su namotane oko FRP-a (ojačane vlaknima plastike) kao nemetalni element središnje čvrstoće u kompaktnu i kružnu jezgru kabela.

3.Nakon što se jezgra kabela napuni smjesom za punjenje. prekriven je tankim PE (polietilenskim) unutarnjim omotačem.

4.Nakon što se sloj aramidnih pređa nanese preko unutarnjeg plašta kao čvrstog člana, kabel se dovršava s PE ili AT (anti-track) vanjskim plaštom.

ADSS Optical Fiber Cable 2

Vlakna&pojačalo; kod tubecolorodADSS optički kabel

Ne	1	2	3	4	5	6
Boja	Plava	naranča	Zelena	Smeđa	Škriljevac	Bijela
Ne	7	8	9	10	11	12
Boja	Crvena	Crno	Žuta boja	Ljubičasta	Ružičasta	Aqua

ADSS Optical Fiber Cable 3

Parametri proizvoda ADSS optičkog kabela

S N	Artikal	Jedinica	Vrijednost
1	Broj vlakana	računati	24
2	Broj vlakana po cijevi	računati	6
3	Struktura kabela	računati	1+6
4	Debljina vanjskog plašta	mm	Nominalni 1.7
5	Promjer kabela (± 5%)	mm	11.0
6	Težina kabela (± 10%)	kg / km	88
7	Najveća dopuštena napetost	N	4000
8	Kratkotrajna simpatija	N / 100 mm	1000
9	Raspon	m	≤100
10	Brzina vjetra	km / h	60~140
11	Debljina leda	mm	0
12	Instalacija sag	%	≥1.0

Značajke:

1. Može se instalirati bez isključivanja napajanja
2. Izvrsna AT izvedba. Maksimalni induktivitet u radnoj točki AT omotača može doseći 25kV
3. Mala težina i mali promjer smanjuju opterećenje uzrokovano ledom i vjetrom te opterećenje tornjeva i nosača
4. Velike duljine raspona i najveći raspon preko 1000m
5. Dobra izvedba vlačne čvrstoće i temperature
6. Životni vijek dizajna je 30 godina

7. Stvarno stanje nadzemnih dalekovoda uzima se u obzir pri projektiranju ADSS kabela.

8. Za nadzemne dalekovode ispod 110 kV primjenjuje se PE vanjski plašt.

9.Za dalekovode jednake ili veće od 110kV. AT se primjenjuje vanjski plašt.

10. Namjenski dizajn količine aramida i postupak nasukavanja mogu zadovoljiti potražnju na raznim rasponima.

Primjena

1. Vanjske zračne primjene
2. Niskonaponski prijenosni sustav (≤12 kV)
3. željezničko pojačalo GG; Ruta telekomunikacijskog pola
4. Pretplatničko&pojačalo; Lokalna mreža
5. Glas, podaci, video&pojačalo; slikovni sustav

Paket ADSS optičkih kabela

package of ADSS Optical Fiber Cable
