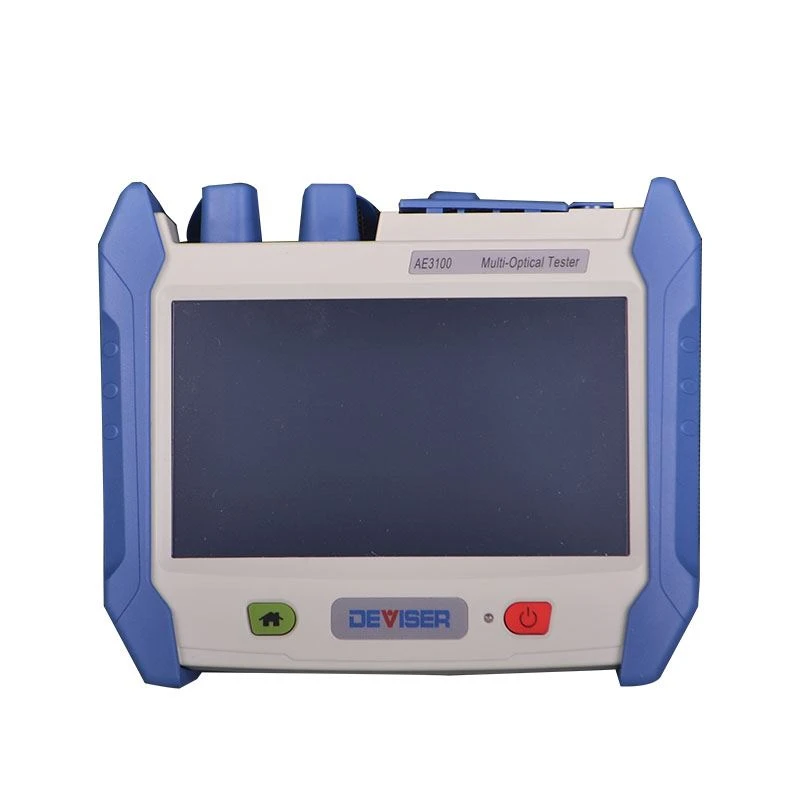

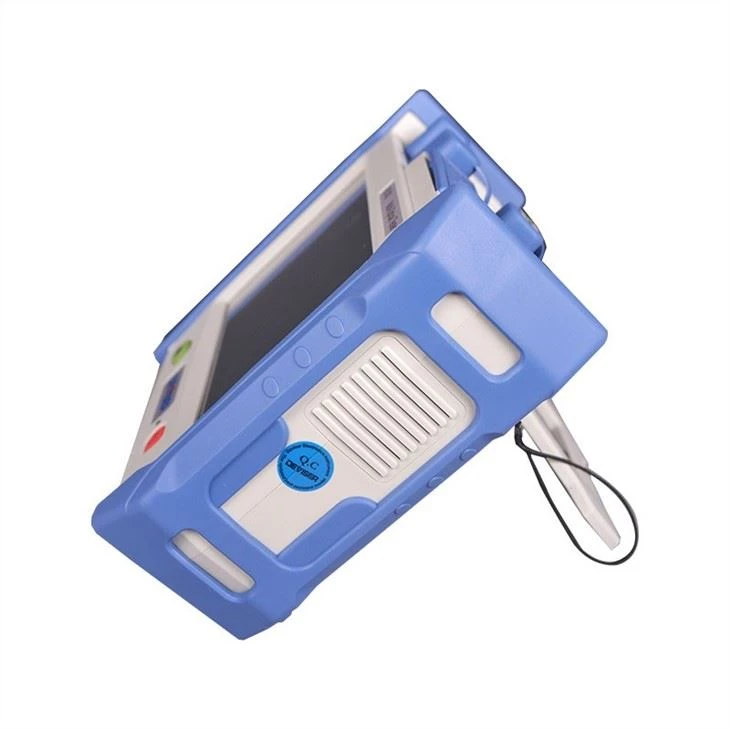

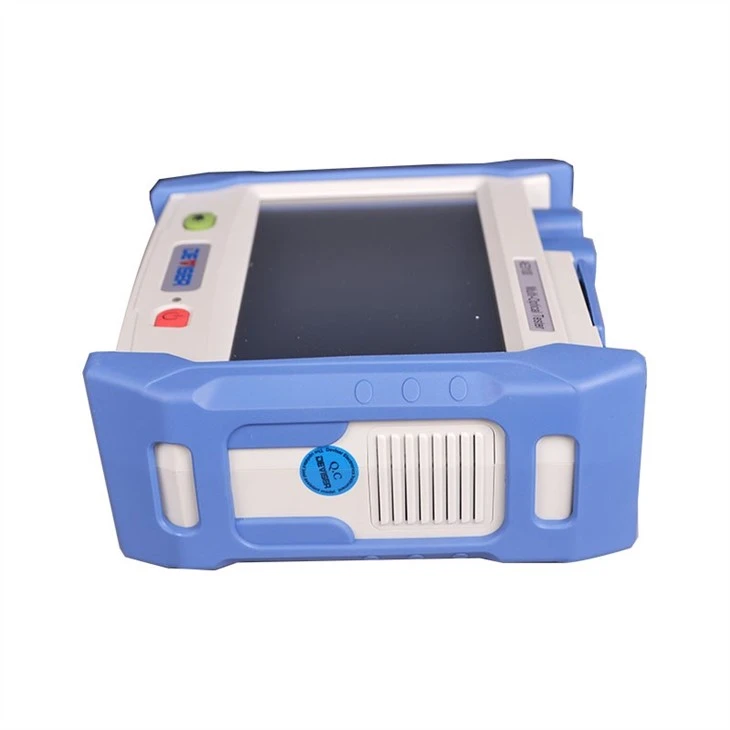

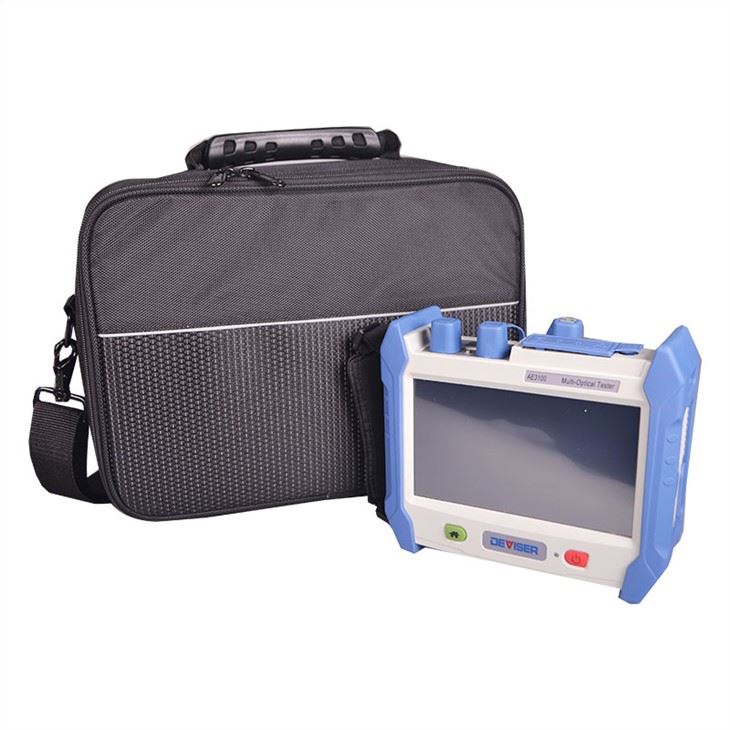

Ispitivač vlakana Mini OTDR

Ovaj Fiber Tester Mini OTDR označava divovski skok naprijed u performansama i korisnosti mjerenja optičkih vlakana.

Pošaljite upit

Uvod u proizvod

Ispitivač vlakana Mini OTDR

Prikaz radni nalog

Ispitivač vlakana Mini OTDR

Upravljanje zaslonom osjetljivim na dodir, modularna platforma i analiza u stvarnom vremenu samo su neke od novih značajki koje ovaj novi OTDR čine idealnim optičkim ispitnim instrumentom za provjeru Pristupnih mreža, izgradnju, održavanje implementacije i provjeru autentičnosti FTTH mreža. Različiti modeli dostupni su za pokrivanje širokog raspona primjena i zahtjeva, dvostrukih ili višestrukih valnih duljina, od 28 do 39dB.

Značajkama

• 7 inčni LCD zaslon osjetljiv na dodir 800x480 stavlja snagu i praktičnost na dohvat ruke• 0.8m mrtvoj zoni događaja, mrtvoj zoni prigušenja od 3 m; izvrsne performanse na kratke udaljenosti

• Široka pokrivenost dinamičkim rasponom (28 - 45 dB)

• Min. razlučivost od 5 cm

• Inteligentna analiza događaja

• Izvrsna stabilnost i ponovljivost

• Značajka inteligentne analize "FiberPass"

• Više opcija za vaše potrebe mjerenja, uključujući VFL; mjerač snage; izvor svjetlosti; mikroskop optičkih vlakana; QAM modul za analizu

• Dovršavanje priključaka korisničkih podataka; podrška LAN, USB, SD i još mnogo toga

• Rezultati podržavaju različite funkcije analize, kao što su ORL, 4pt, definiranje sekcije itd.

Aplikacija

•Izgradnja, implementacija, održavanje i autentifikacija FTTH-a mreža.

•Izgradnja, implementacija, održavanje i autentifikacija LAN-a vlakno.

•Izgradnja, razmještaj, održavanje i autentifikacija man-a vlakno.

Specifikacija

Model	AE3100A	AE3100B	AE3100C	AE3100D
Opći parametar
Valna duljina(nm)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
Točnost valne duljine(nm)	±20
Dinamički(dB)	30/28	34/32	36/34	39/37
Mrtva zona događaja(m)	≤1,5m	≤1,5m	≤0.8m
Prigušenje mrtve zone(m)	≤6m	≤5m	≤4m	≤4m
Raspon udaljenosti	100m, 400m, 1.5km, 3km, 6km, 12km, 25km, 50km, 100km, 200km, 400km
Razlučivost uzorkovanja(m)	0,05 ~ 12,8
Točka uzorkovanja(m)	256000
Točnost udaljenosti(m)	±(0,75m + 0,005% x Udaljenost + Razlučivost uzorkovanja)	±(0,75 m + 0,001% x Udaljenost + Razlučivost uzorkovanja)
Prag gubitka	0,01dB
Sanacija gubitka	0,001 dB
Širina impulsa	3n, 5ns, 10 ns, 30 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1μs, 2μs, 5μs, 10μs, 20μs
Vremenski raspon mjerenja	5s ~ 5min, u stvarnom vremenu
Kapacitet memorije	>10.000 OTDR tragova koji se mogu izvesti na USB ili računalo
Drugi parametar
prikaz	7 inčni (178 mm) 800×480 točkasti matrični TFT zaslon osjetljiv na dodir
Sučelje	USB2.0 ×2 , RJ45×1, LAN×1(10M/100M), TF×1(Max,64GB)
Autonomija baterije	11 sati korištenja mjerenja (max)
Jezik	Kineski, engleski, španjolski, portugalski, francuski, ruski, talijanski (njemački, korejski i arapski nisu obavezni)
Dimenzija(L×W×D)	206 mm x 171 mm x 75 mm, Inči: 8,11 inča x 6,73 inča x 2,95 inča
Težina(kg i lbs)	< 2kg="" or=""><>
