Što je optički konektor?
Optički konektori su uređaj koji uspostavlja odvojivu vezu između optičkih vlakana i optičkih vlakana. Osnovni zahtjev konektora optičkih vlakana je precizno povezati dva krajnje lica optičkog vlakana, tako da se optička energija izlaza od strane vlakana za prijenos može spojiti na prijemno vlakno u maksimalnoj mjeri, a utjecaj na sustav zbog njegove intervencije u optičkoj vezi je minimaliziran. Konektori optičkih vlakana ključne su komponente u komunikacijskim sustavima optičkih vlakana, koje se široko koriste u telekomunikacijama, podatkovnim centrima, radiju i televiziji i drugim poljima.
Glavna komponenta optičkog konektora
1. Ferrula
Obično se izrađuje od keramike ili metala i koristi se za držanje vlakana na mjestu i osigurava poravnavanje jezgre vlakana.
Oblik krajnjeg lica može biti ravnin (PC), ARC (UPC) ili leženi (APC).
2. Kućište priključka
Štiti ferule i vlakna, obično izrađene od metala ili plastike.
Oblici i dizajni kućišta razlikuju se ovisno o vrsti priključka (npr. SC, FC, LC).
3. mehanizam za kopče ili navoj
Koristi se za pričvršćivanje konektora i osiguravanje stabilne veze. Na primjer, SC koristi SNAPS, FC koristi niti.
4.
Štiti točku povezivanja između vlakana i priključka kako bi se spriječilo da se vlakna savijaju ili oštećuju.

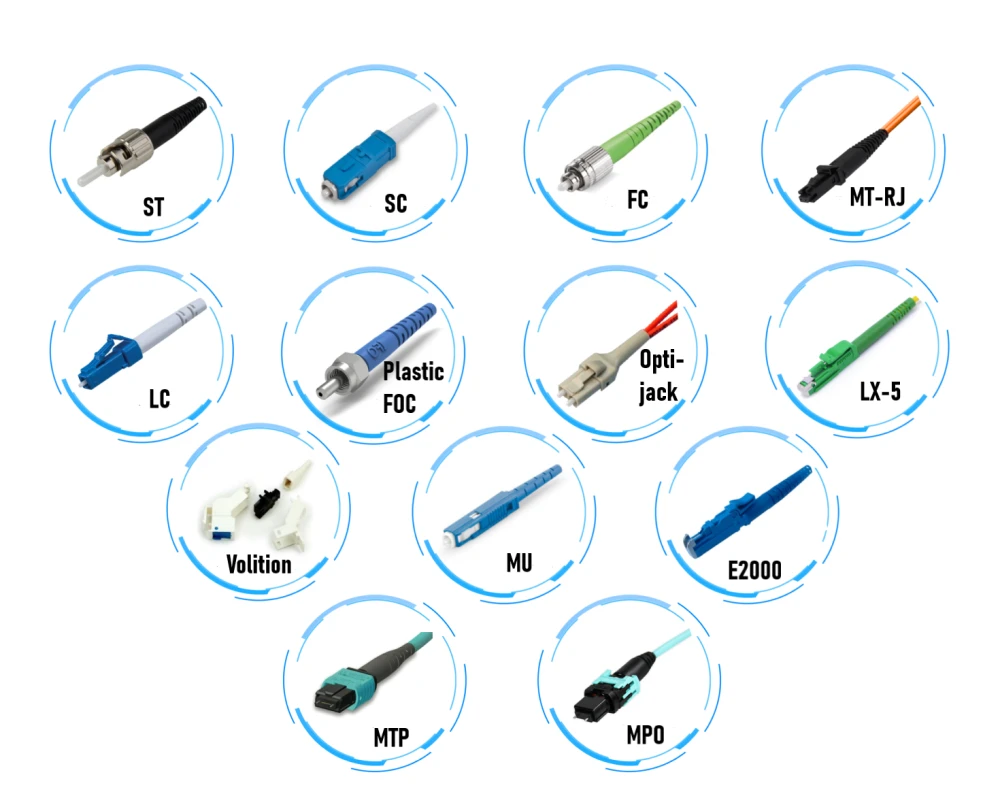

Vrste optičkog konektora vlakana
Uobičajeni konektori optičkih vlakana su: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, itd.
A glavne vrste konektora koji se obično koriste u optičkoj komunikaciji su FC, SC, ST, LC i MPO.
| Vrsta priključka | Boja | Izgled | Oblik sučelja | Fiksacija | Značajke | Prijava |
|---|---|---|---|---|---|---|
| SC (Pretplatni priključak) | Plava (PC/UPC) ili Green (APC) | Kvadrat | Kvadrat | Pričvršćivanje | Velika veličina i jednostavan za uključivanje i isključivanje | Datacom, Telecom Networks, vlaknasti do kuće (FTTH) |
| FC (konektor ferula) | Srebrno ili crno | Robulnost | Robulnost | Rotacija niti | Visoka stabilnost i dobra seizmička performansi | Jednosmjerni optička vlakna, ispitna oprema, instrumenti visoke preciznosti |
| LC (Lucent konektor) | Plava (PC/UPC) ili Green (APC) | Mali kvadrat | Kvadrat | Pričvršćivanje | Kompaktan i pogodan za kabliranje visoke gustoće | Podatkovni centri, mreža velike brzine |
| ST (STAB & Twist) | Srebrno ili crno | Robulnost | Robulnost | Bajonet | Jednostavan za uključivanje i isključivanje, ali nešto manje stabilno od FC -a | Lokalna područja mreže (LAN), optička vlaknasta kabliranja |
| MPO (guranje s više vlakana) | Crna ili siva | Pravokutnik | Pravokutnik | Uključivanje i isključenje | Priključak visoke gustoće, dizajnirani dizajn | Podatkovni centar, brzi optički prijenos od višekanalnih vlakana |
| MTP (guranje s više vlakana) | Crna ili siva | Pravokutnik | Pravokutnik | Uključivanje i isključenje | Nadograđena verzija MPO -a, s boljim performansama i snažnom odvajanjem | Podatkovni centar za velike brzine, optička mreža s više kanala |
Kad vidite FC/UPC, FC/APC, SC/UPC, LC/APC, itd., Svakako ćete se zapitati što UPC i APC znače?
Kako bi se omogućilo da krajnji lica dvaju vlakana budu u boljem kontaktu, krajnje lica optičkih konektora od vlakana obično se temelji na različitim strukturama. Različite metode brušenja određuju kvalitetu prijenosa optičkih vlakana, što se uglavnom odražava na gubitak povratka i gubitak umetanja. Gubitak umetanja odnosi se na gubitak signala putem priključaka ili kabela. Općenito, tipični gubitak umetanja PC, UPC i APC konektora trebao bi biti manji od 0. 3DB. U usporedbi s APC konektorima, UPC/PC konektori općenito je lakše postići nizak gubitak umetanja zbog manjeg zračnog jaza. Gubitak umetanja također može biti uzrokovan česticama prašine između krajnjih konektora.
Postoje tri uobičajene vrste brušenja vlakana: PC, UPC i APC. PC/APC/UPC predstavlja strukturu prednjeg lica keramičke ferule. APC konektori su obično zeleni, a UPC/PC konektori su plavi.
PC (fizički kontakt)je mikrosferno mljevenje i poliranje, površina ferula mljevena je u laganu sfernu površinu, a jezgra vlakana nalazi se na najvišoj točki savijanja, što može učinkovito smanjiti zračni jaz između komponenti vlakana i učiniti da dva krajnje lica vlakana dostižu fizički kontakt. To je konektor opće namjene i pogodan je za opću komunikaciju optičkih vlakana.
UPC (ultra fizički kontakt), Super-fizički kraj. Krajnje lice UPC konektora nije potpuno ravno i ima blagi luk za preciznije parenje. UPC se temelji na PC-u kako bi se optimiziralo krajnje poliranje i površinski završetak, a krajnje lice izgleda više u obliku kupole. Krajnje lice je zakrivljeno, gubitak refleksije je niži od onog PC -a, a performanse je između PC i APC. Uglavnom se koristi u brzim mrežama optičkih vlakana i podatkovnim centrima.
APC (kutni fizički kontakt)naziva se kutnim fizičkim kontaktom, a krajnje lice optičkog vlakana obično se temelji na nagibu od 8 stupnjeva, što ima niži gubitak refleksije i bolje performanse. Kut za kut od 8 stupnjeva čini krajnje lice vlakana čvršćim i odražava svjetlost kroz kut kože prema oblozi, umjesto da se izravno vrati u izvor svjetlosti, pružajući bolje performanse veze. Uglavnom se koristi za visoko performanse mreže optičkih vlakana, CATV i prijenos na duge staze.
