FOSC, također poznat kao Fiber Optic Splice Closure, uređaj je koji se koristi u komunikacijskim sustavima s optičkim vlaknima, uglavnom za zaštitu i upravljanje spojnim točkama između optičkih kabela.
Glavne komponente FOSC-a
1. Školjka
Obično je izrađen od plastike ili metala visoke čvrstoće i ima dobru vodootpornost, otpornost na prašinu, koroziju i otpornost na pritisak, što može zaštititi optički konektor iznutra od vanjskog okruženja.
Dizajniran s gumenim brtvenim prstenom i uređajem za pričvršćivanje, osigurava da tijelo kutije može održati dobro brtvljenje u različitim uvjetima okoline.
2. Potporni okvir
Koristi se za učvršćivanje optičkog kabela tako da zadrži stabilan položaj unutar kutije.
Općenito, izrađen je od plastike ili metala, koji ima određenu čvrstoću i fleksibilnost, te se može prilagoditi optičkim kabelima različitih promjera.
3. Priključci za optička vlakna
Uključuje stezaljke za vlakna, ladice itd. za učvršćivanje vlakana i sprječavanje njihovog pomicanja tijekom procesa spajanja.
Provjerite je li vlakno točno postavljeno za precizne operacije spajanja.
4. Brtve
Kao što je brtvilo, gumeni jastučić itd., koji se koriste za popunjavanje praznine između kutije i optičkog kabela kako bi se spriječio ulazak vlage i prašine u kutiju.
Osigurajte učinkovitost brtvljenja kutije za spajanje i produžite radni vijek konektora optičkih vlakana.
5. Adapter/konektor optičkih vlakana
Optičko vlakno koje se koristi za povezivanje različitih optičkih kabela kako bi se osigurao učinkovit prijenos optičkih signala.
6. Ladica za spajanje
Koristi se za postavljanje i zaštitu točke spajanja optičkih vlakana kako bi se osiguralo da je spojeno optičko vlakno uredno raspoređeno kako bi se izbjeglo fizičko oštećenje.
7. Identifikacijska oznaka
koristi se za označavanje specifičnih informacija o optičkim kabelima i optičkim vlaknima, što je pogodno za upravljanje i održavanje.
Princip rada FOSC-a
Kada je potrebno spojiti dva kabela, kabeli se ogoljavaju kako bi se otkrilo vlakno. Vlakna se zatim provlače kroz ulaze kutije za spajanje i fiksiraju na pričvršćivače za vlakna. Dva optička vlakna su spojena pomoću spajalice za spajanje ili druge opreme, tako da se optički signal može prenositi između dva optička vlakna. Zatim se spojena optička vlakna uredno slažu na ladicu za spajanje i fiksiraju pomoću uređaja za završnu obradu optičkih vlakana. Na kraju, zatvorite školjku za zatvaranje spojnice i zabrtvite kutiju za spajanje kako biste spriječili utjecaj vanjskog okruženja na konektor vlakana.
Glavne vrste FOSC-a
1.Klasifikacija prema izgledu
Horizontalno zatvaranje spoja optičkih vlakana
Plosnatog oblika, duge duljine i uske širine
Horizontalno postavljen, pogodan za nadzemne, cjevovodne i druge instalacije
Zauzima manje prostora
Vertikalno zatvaranje spoja optičkih vlakana
Vertikalna struktura, visoka visina i uska širina
Postavljen okomito, može se obručima pričvrstiti na okomite strukture kao što su stupovi i tornjevi
Ima prednosti u postavljanju na planinske i složene terene
2. Razvrstavanje po metodi pečaćenja
Mehanički zatvorena kutija za spajanje optičkog kabela
Brtvljenje tijela kutije uglavnom se postiže pomoću vijaka, kopči i drugih mehaničkih struktura.
Obično ima dobru mehaničku čvrstoću i stabilnost i može izdržati određeni vanjski udar.
Instalacija zahtijeva korištenje alata za zatezanje i osiguranje učinkovitosti brtvljenja. Na primjer, u nekim terenskim okruženjima, mehanički zabrtvljene spojne kutije mogu se bolje oduprijeti utjecaju prirodnih čimbenika kao što su vjetar i kiša.
Toplinski zatvorena spojna kutija za optički kabel
Brtvljenje se provodi korištenjem svojstava termoskupljajućih materijala. Tijekom instalacije, termoskupljajuća cijev je spojena na spoj optičkog kabela i kutije za spajanje, a termoskupljajuća cijev se skuplja zagrijavanjem kako bi se postiglo brtvljenje.
Termoskupljajuća brtva ima dobru vodootpornost i otpornost na vlagu, a učinak brtvljenja je pouzdaniji.
Prikladan je za slučajeve s visokim zahtjevima za brtvljenje, kao što je podvodno spajanje optičkih kabela.
Kutija za spajanje optičkog kabela zatvorena ljepilom
Brtvljenje kutije postiže se upotrebom ljepila kao što su brtvila.
Ljepljive brtve relativno su jednostavne za rukovanje i mogu se brzo zalijepiti. Međutim, kvaliteta i tehnologija izrade brtvila imaju veliki utjecaj na učinak brtvljenja.
Često se koristi u nekim privremenim ili brzim popravcima.
3. Klasifikacija prema primjenjivoj vrsti optičkog kabela
Kutija za spajanje običnog optičkog kabela
Pogodan je za konvencionalne komunikacijske optičke kabele, kao što su nadzemni optički kabeli za vanjske prostore, optički kabeli cjevovoda itd.
Općenito, može zadovoljiti potrebe povezivanja optičkim kabelom u izgradnji većine komunikacijskih mreža.
Kutija za spajanje vrpčastog kabela
Posebno se koristi za spajanje vrpcastih optičkih kabela. Trakasti kabeli obično se sastoje od više vlakana i imaju vrpčastu strukturu.
Kutija za spajanje vrpčastog kabela dizajnirana je s posebnim uređajem za pričvršćivanje i spajanje optičkih vlakana, koji može jednostavno spojiti i upravljati vrpčastim vlaknom.
U izgradnji nekih komunikacijskih mreža velikog kapaciteta široko su korištene kutije za spajanje vrpčastih optičkih kabela.
Spojna kutija za podvodni kabel
Ima posebnu otpornost na vodu, pritisak i koroziju, te je pogodan za spajanje podmorskih optičkih kabela.
Spojne kutije za podmorske kabele obično su izrađene od materijala visoke čvrstoće koji mogu izdržati visoke pritiske dubokog mora i surovog morskog okoliša.
Instalacija i održavanje su teški i zahtijevaju profesionalnu opremu i tehničare za rad.
4. Razvrstavanje prema načinu ugradnje

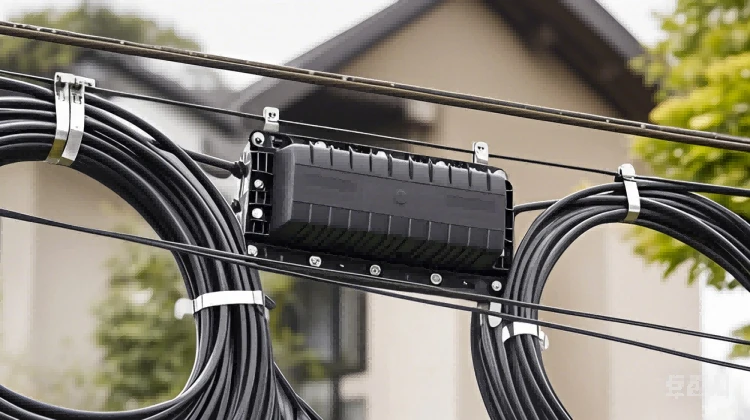

Nadzemna kutija za spajanje optičkog kabela
Dizajniran za spajanje nadzemnih vodova od optičkih vlakana.
Obično ima dobru otpornost na vjetar, ultraljubičasto zračenje i otpornost na starenje i može stabilno raditi dugo vremena u vanjskim okruženjima iznad glave.
Općenito je opremljen uređajem za ovjes, koji je pogodan za ugradnju na potporne strukture kao što su čelične niti iznad glave.
Kanalska kutija za spajanje optičkih kabela
Pogodan je za spajanje optičkih kabela u cijevima.
Kompaktan oblik čini jednostavnom instalaciju i održavanje u cjevovodu. Obično ima dobru vodootpornost kako bi spriječio ulazak vlage u kutiju.
Neke kutije za spajanje na kanalima također su dizajnirane s poklopcima koji se mogu otvoriti kako bi se olakšalo spajanje kabela i održavanje bez oštećenja cijevi.
Izravno ukopana kutija za spajanje optičkog kabela
Koristi se za spajanje izravno ukopanih optičkih kabela, koji mogu izdržati pritisak i koroziju tla.
Obično ima visoku mehaničku čvrstoću i dobre performanse brtvljenja, što može zaštititi konektor optičkih vlakana od stabilnog rada pod zemljom dulje vrijeme.
Izravno ukopane spojne kutije općenito su izrađene od materijala otpornih na koroziju i podvrgnute posebnim tretmanima protiv korozije.
Glavne funkcije
1. Zaštitite konektor vlakana
Kutija za spajanje pruža zatvoreni prostor za konektor optičkih vlakana kako bi se izbjeglo izravno izlaganje zraku, spriječila erozija vlagom, prašinom, ultraljubičastim zrakama i drugim čimbenicima, te može izdržati određene mehaničke vanjske sile, kao što su istezanje, savijanje, istiskivanje itd. , kako biste zaštitili konektor optičkog vlakna od oštećenja i osigurali stabilnost i pouzdanost veze optičkog vlakna.
2. Ostvarite spajanje i spajanje vlakana
Za spajanje i spajanje optičkih vlakana predviđene su ladice za spajanje i vlaknasti adapteri, tako da se rad na spajanju vlakana može izvesti u relativno stabilnom okruženju. Osigurajte kvalitetu i stabilnost spajanja optičkih vlakana i osigurajte performanse prijenosa optičkih signala.
3. Jednostavan za održavanje i upravljanje
Kutija za spajanje obično je označena informacijama kao što su broj optičkih kabela i broj jezgri, koje je osoblju za održavanje lako identificirati i njima upravljati.
Ugrađeni uređaj za završnu obradu optičkih vlakana pomaže u urednom rasporedu optičkih vlakana, izbjegavanju namotavanja i pretjeranog savijanja te smanjuje gubitak prijenosa signala. Kada je potrebno održavanje ili rješavanje problema, kutija za spajanje može se lako otvoriti za pregled i popravak konektora vlakana.
4. Prilagodljivost okolišu
Može dobro raditi u različitim uvjetima okoline (npr. promjene temperature, promjene vlažnosti).
Scenariji primjene
1. Mreže telekom operatera
U izgradnji komunikacijskih mreža kao što su magistralni vodovi za komunikaciju na velike udaljenosti, lokalne mreže i pristupne mreže, kutije za spajanje optičkih kabela široko se koriste za spajanje i grananje optičkih kabela. Osigurajte stabilan prijenos komunikacijskih signala i zadovoljite potrebe ljudi za komunikacijom velike brzine i velikog kapaciteta.
2. Radio i televizijski prijenos
Koristi se u prijenosnoj mreži radijskih i televizijskih signala, povezujući optičke kabele u različitim dijelovima kako bi se osigurao visokokvalitetni prijenos signala.
Ima važnu ulogu u području kabelske i satelitske televizije.
3. Energetski komunikacijski sustav
U komunikacijskoj mreži elektroenergetskog sustava, kutija za spajanje optičkih kabela koristi se za povezivanje optičkih kabela između trafostanica, elektrana i drugih mjesta kako bi se ostvario prijenos informacija kao što su dispečiranje energije i automatsko upravljanje.
4. Javni objekti
Koristi se u komunikacijskim stanicama kao što su željeznice, autoceste, mostovi, tuneli, gradski željeznički tranzit i mreže za nadzor prometa te optički kabeli koji povezuju različite komunikacijske stanice, nadzorne kamere i druge senzore duž linije.
5. Mreža poslovnih kampusa
Unutar podatkovnog centra, optički kabeli koriste se za povezivanje različitih poslužitelja i uređaja za pohranu.
U integriranom sustavu ožičenja uredskog parka inteligentne zgrade, kutija za spajanje optičkih kabela koristi se za povezivanje optičkih kabela u različitim dijelovima zgrade kako bi se postigao brzi prijenos podataka, video nadzor i druge funkcije.
6. Petrokemija i druga industrijska polja
U komunikacijskom sustavu petrokemije, rudarstva i drugih industrijskih područja, kutija za spajanje optičkog kabela koristi se za povezivanje optičkog kabela između različite proizvodne opreme i kontrolnih centara u području tvornice kako bi se ostvarila automatska kontrola i praćenje proizvodnog procesa.
7. Vojne i vladine agencije
U sustavu vojnog zapovijedanja optički kabeli koriste se za povezivanje različitih zapovjednih centara i borbenih jedinica.
U komunikacijskoj mreži državnih odjela optički kabeli koriste se za povezivanje različitih uredskih lokacija kako bi se osigurao učinkovit prijenos vladinih informacija.
