DBC optički prijemni čvor

Širina pojasa je do 1G i osigurava visoku izlaznu razinu do 110dBuV, s visokim rasponom AGC -7 do +3 pri vrlo maloj potrošnji energije. Ima upravljanje mrežom SNMP radi poboljšanja ukupnih performansi i pouzdanosti mreže.

Pošaljite upit

Uvod u proizvod

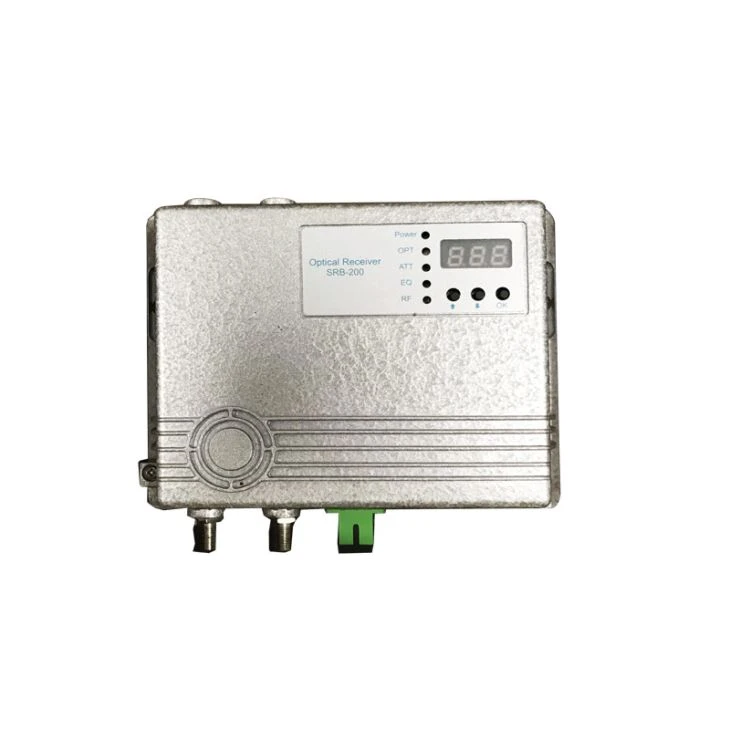

DBC optički prijemni čvor

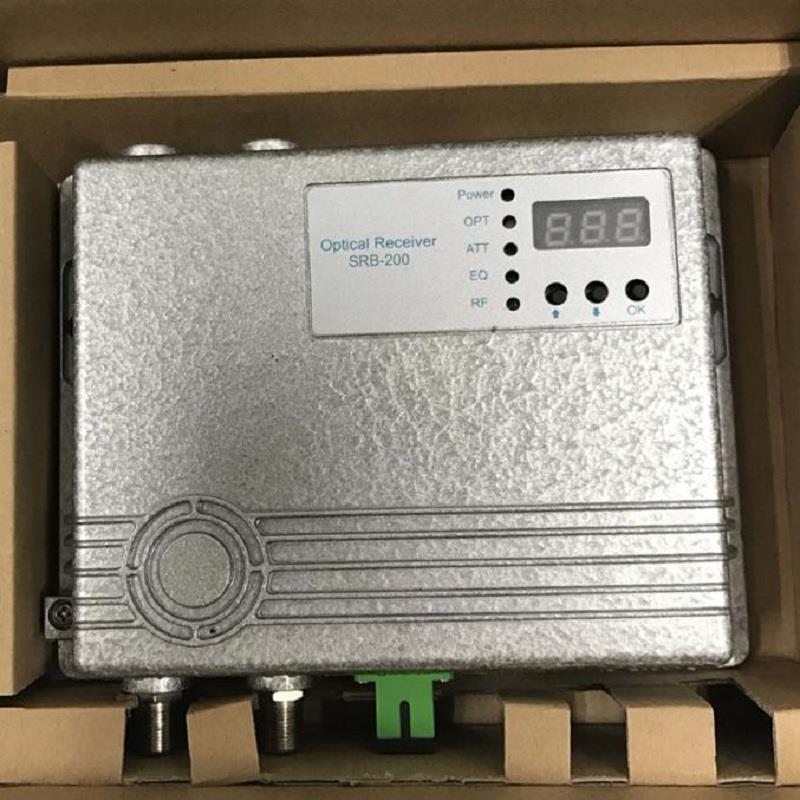

FTTB Optical Receiver

Optički čvor SRB-200 dizajniran je za primjenu CATV i FTTH mreže, propusni opseg je do 1G i pruža visoku izlaznu razinu do 110dBuV, s visokim rasponom AGC -7 do +3 pri vrlo niskoj potrošnji energije. Ima upravljanje mrežom SNMP radi poboljšanja ukupnih performansi i pouzdanosti mreže.

Značajke

● Raspon opsega ovog dbc optičkog prijemnog čvora je 47-1000mhz

● Upravljanje i nadzor mreže SNMP je međunarodni HMS standard

● AGC raspon je -7 do d3dBm

● ATT i EQ monitor, podržavaju podešavanje ATT i EQ u upravljanju softverom

● 12V DC adapter 90-260V

● 2 RF izlazno sučelje

Specifikacije DBC optičkog prijemnog čvora

Opis		Jedinica	Vrijednost	Uvjeti / Napomene
Optičke specifikacije (naprijed)
Valna duljina		nm	1100~1600
Optički raspon ulazne snage		dBm	-9~+3
Optički AGC raspon		dBm	-7～+3
Odgovornost		V / mW	0.85/0.9	1310nm / 1550nm
Gubitak povratka s optičkim ulazom		dB	≥45
RF specifikacije (naprijed)
Širina pojasa		MHz	47~1000	Ili 870 MHz （Bez dupleksa）
ravnost		dB	≤±0.75
Nominalni nagib		dB	0~1
Nominalna RF izlazna razina		dBμV	1*108
			2*104	Uz AGC
Gubitak povratka		dB	≥14
otpor		Ω	75
CNR		dB	≥51	59 PAL CW nosač, 1310nm odašiljač, 4,0% OMI, 10km optičko vlakno plus Attenuator, -1 dBm optička ulazna snaga, 106 dBuV izlazna razina sa 8dB ravnotežom
OCD		dB	≥60
CTB		dB	≥65
Usklađenost prenapona		V/A	4000	Napon (1,2 / 50us), IEEE62.41 i IEC 1000-4-5
Napajanje
Raspon ulaznog napona	VAC		90~265		220VAC / 110VAC
Potrošnja energije	W		GG lt 6
Okolišni parametri
Radna temperatura	℃		-25~60
Temperatura skladištenja	℃		-40~85
Vlažnost skladištenja	RH%		≤95
Dimenzija
Težina
Korisničko sučelje
Vrsta optičkog konektora			SC / APC		FC / APC
RF izlazni konektor			F-tipa		Muško ili žensko
Optički indikator snage unaprijed primanje			Jednobojna LED
