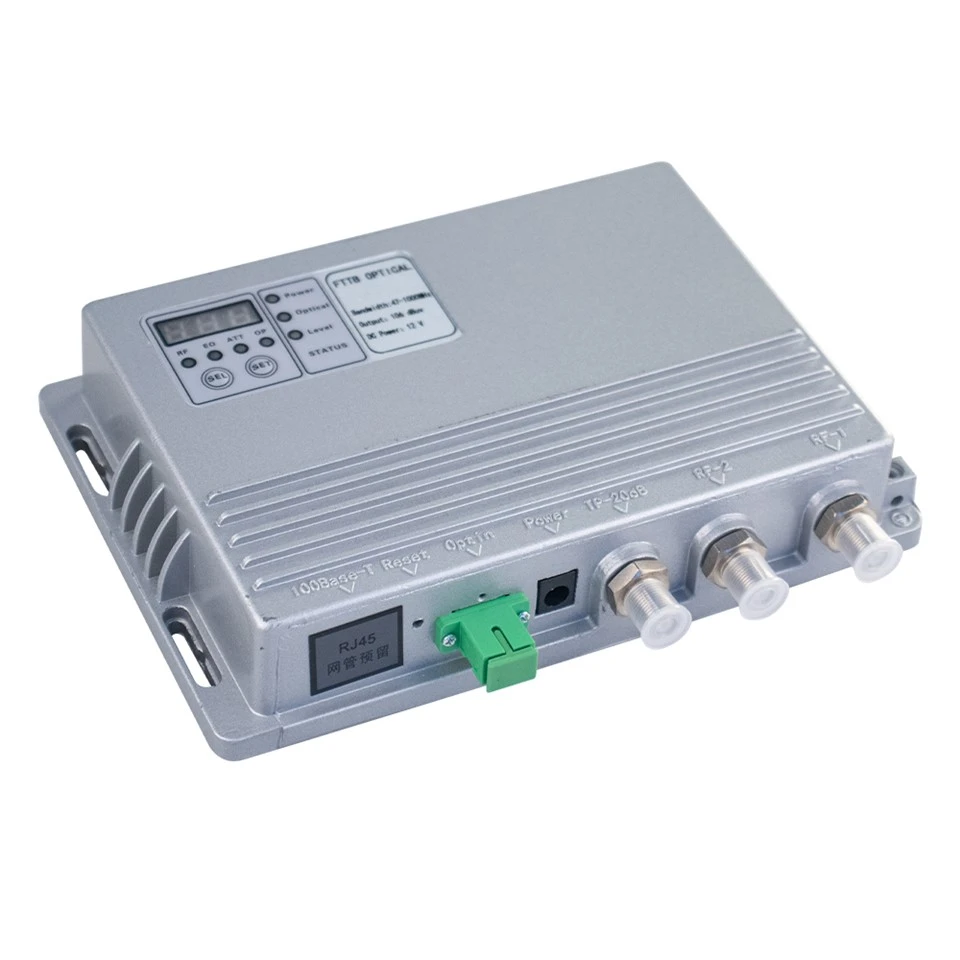

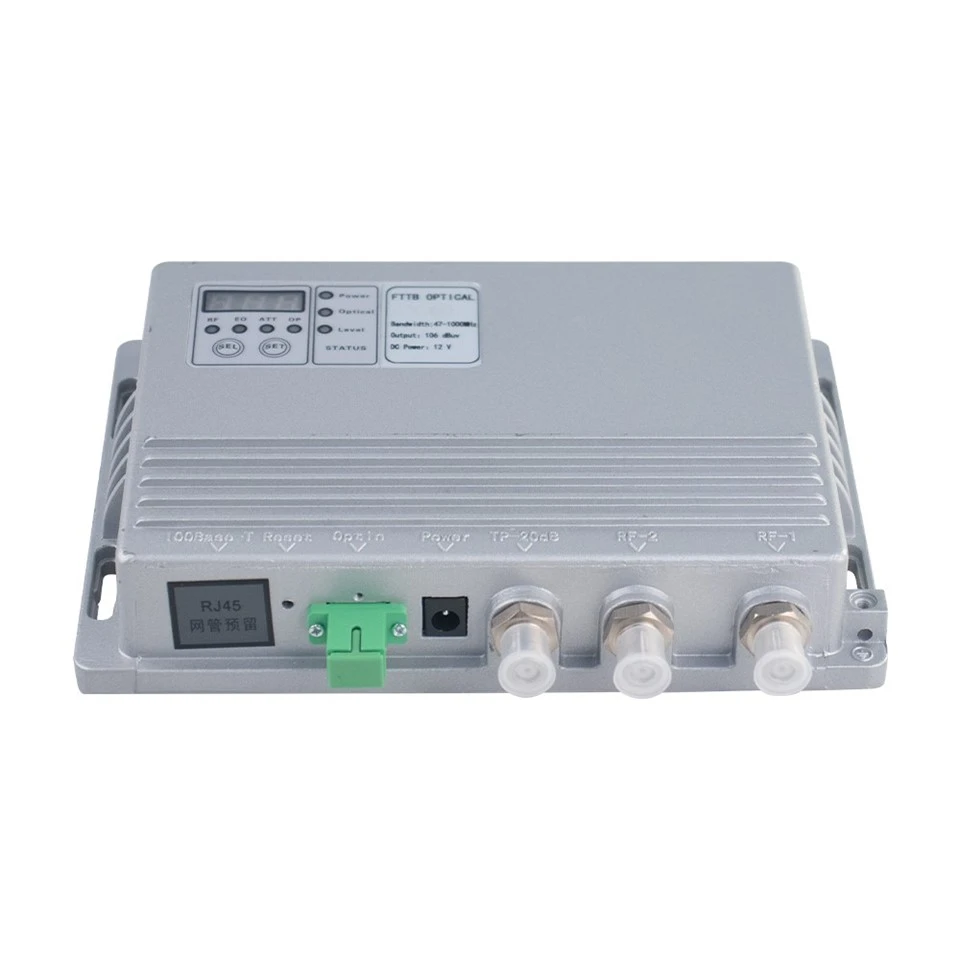

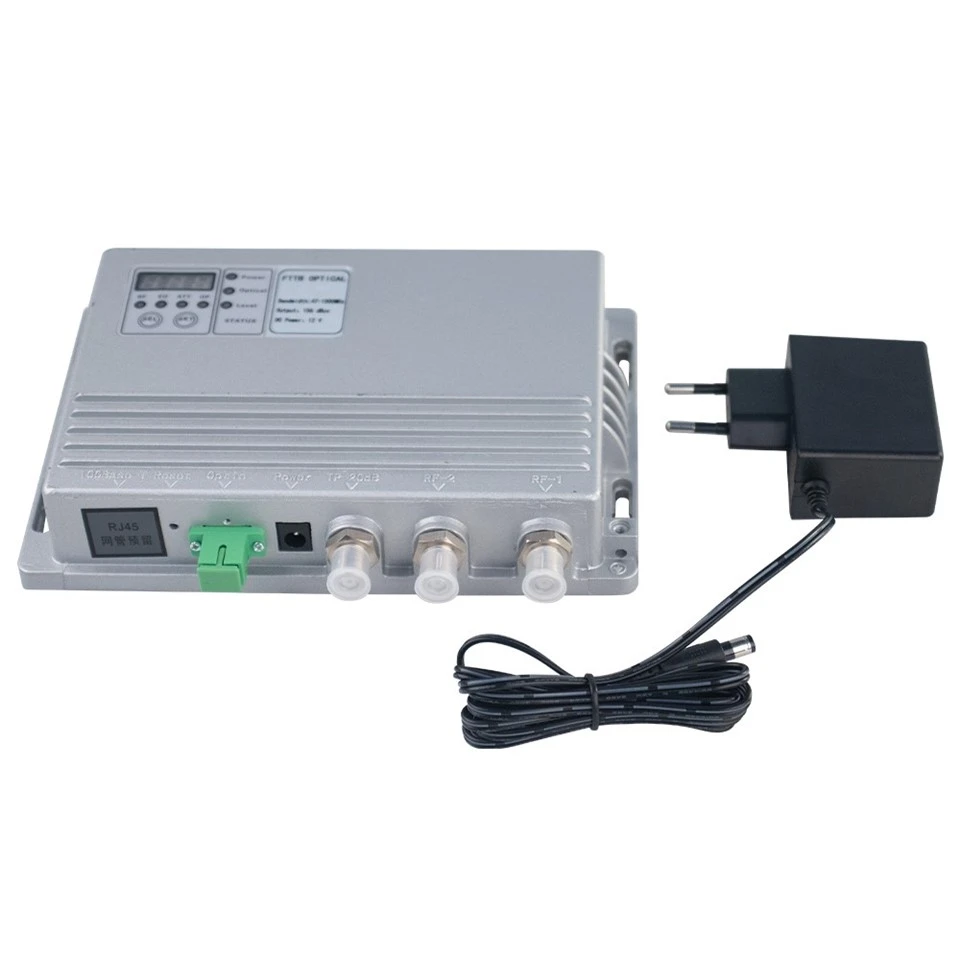

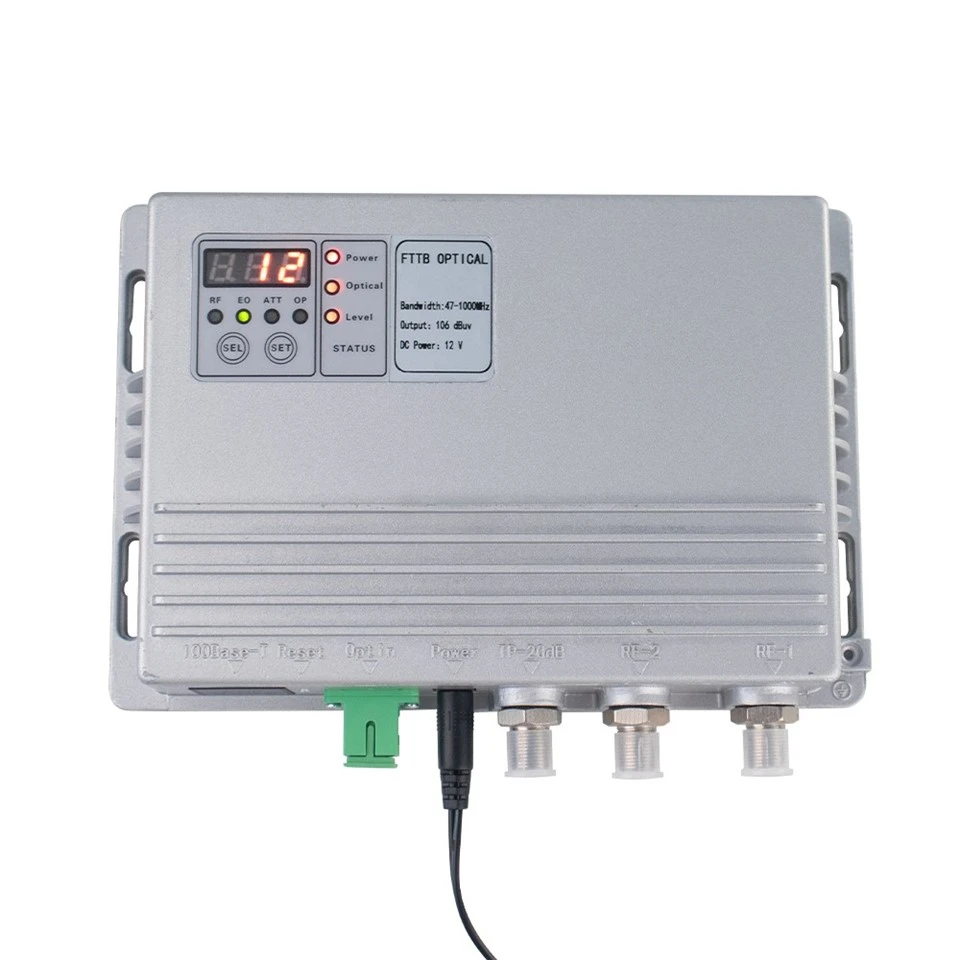

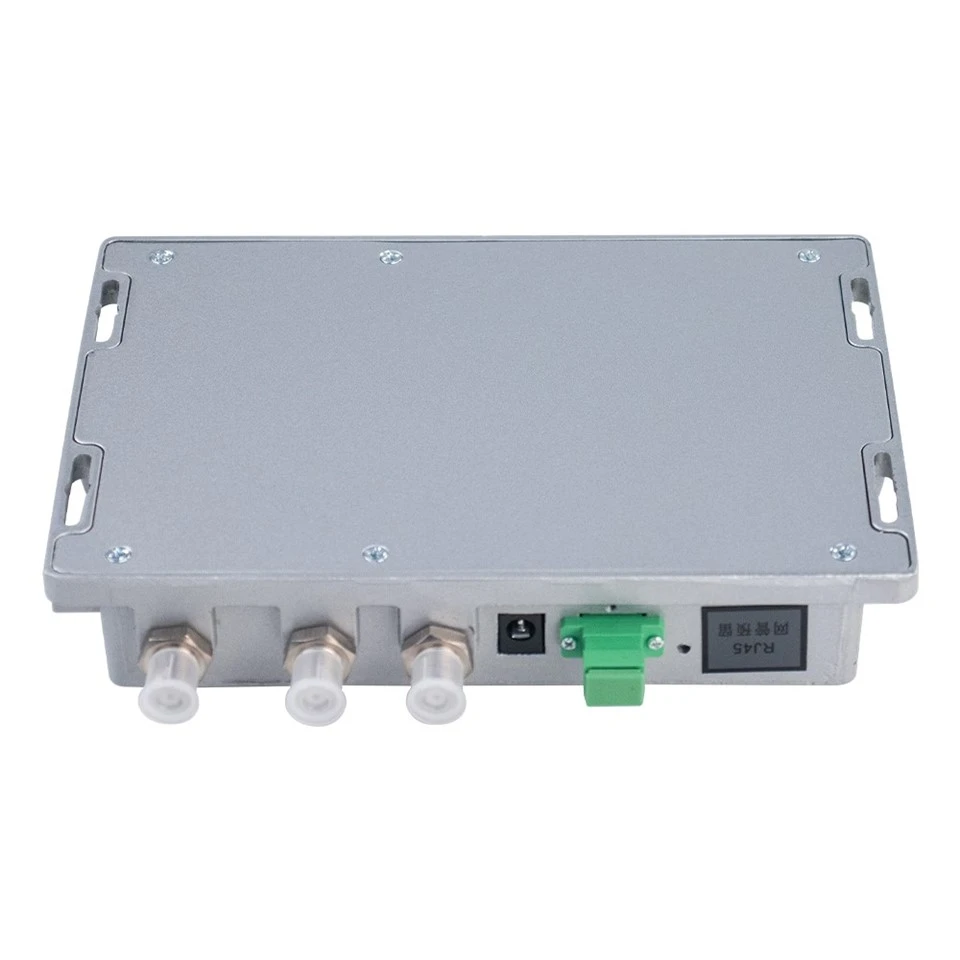

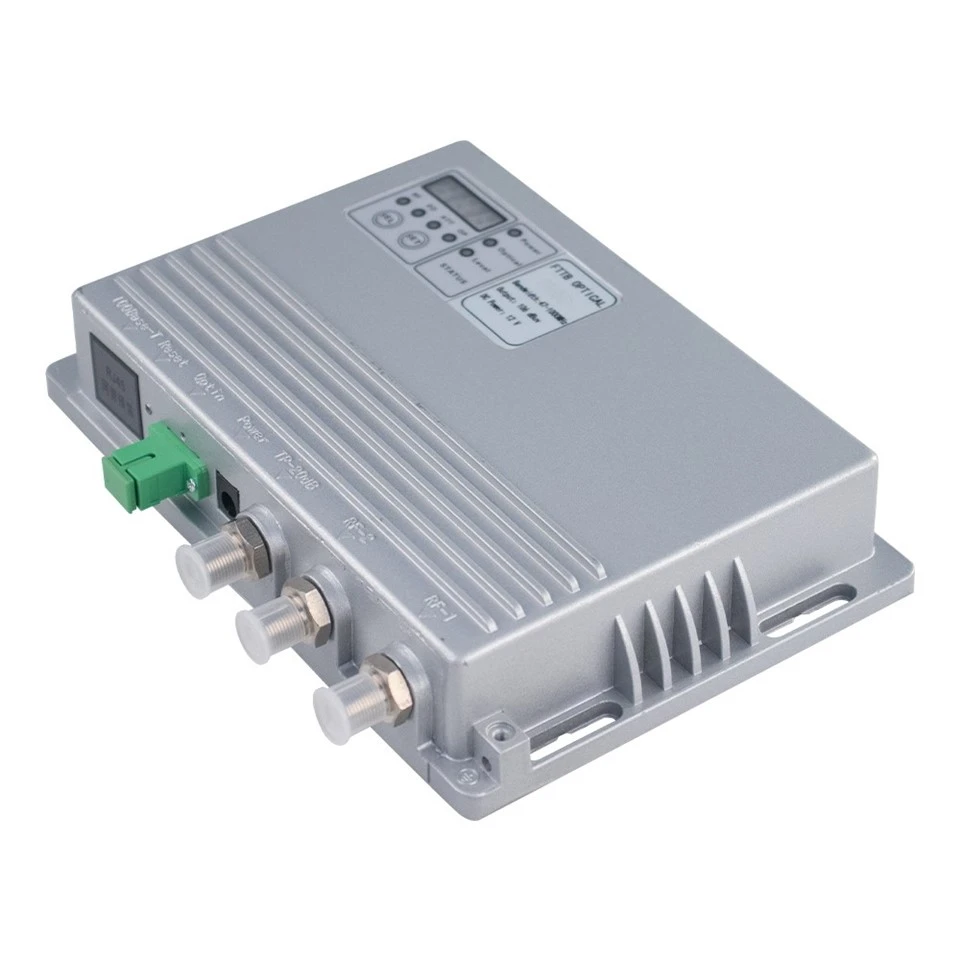

FTTB Optički prijemnik

Serijski br.

Artikal

Tehnički parametri

Primjedbe

1

Primljena valna duljina

1290-1600 nm

2

Ulazni gubitak optičkog refleksije

>45 dB

3

Trenutna reaktivnost

0. 85a/w (1310nm reprezentativna vrijednost)

4

Raspon primljene optičke snage

+3 dbm --9 dbm

5

izlazna razina

106dbμV ± 1db

+2 dbm - -6 dbm prima

6

Vlaknasta

jedan način rada (9/125nm)

7

Vrsta optičkog konektora vlakana

FC/APC ili SC/APC

8

Ekvivalentna ulazna struja buke

Manje od ili jednako 8pa√Hz

Sj/t 10663-1995 No.4.21

9

Propuste frekvencije

87-1002 MHz

10

RF u traci ravan

± 1db

11

Gubitak RF refleksije

Veći ili jednak 16db (45-1000 mHz)

12

Mjerni podaci o sustavu

C/n veći ili jednaki 46db

bilješka

C/CTB veći ili jednak 62db

C/CSO veći ili jednak 62db

13

Razina testnog luka

-20 db

U odnosu na glavni izlaz

14

Dobitak raspona prilagodbe

0 ~ 20db (1 db napredak)

(od proizvoda) ostavite tvornicu 0 db

15

Raspon prilagodbi nagiba

0 ~ 14db (1 db napredak)

(od proizvoda) ostavite tvornicu 0 db

16

RF izlazna veza

F-poveznik

17

Napon napajanja za AC

Dc +12 a/1a

18

Maksimalno rasipanje snage

Manje od ili jednako 10W

Napomena: U navedenim uvjetima gubitka veze, konfigurirajte 59 PAL-D analognih signala TV kanala unutar frekvencijskog raspona 550MHz i prenesite signale digitalne modulacije unutar 550 MHz do 862 frekvencijskog raspona MHz. Razina signala digitalne modulacije (unutar širine pojasa od 8 MHz) je 10 dB niža od razine nosača analognog signala. Kada je optička ulazna optička snaga -6 dbm, mjerite c/ctb, c/cs i c/n. Nominalna razina RF izlaza nalazi se na frekvencijskoj točki 862 MHz, pri čemu je stvarni izlaz 10db niži.
