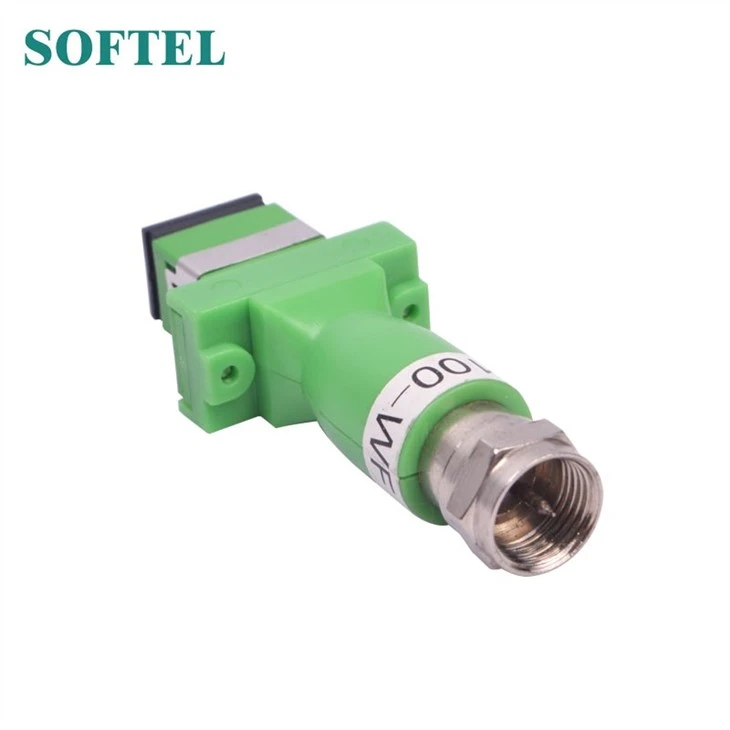

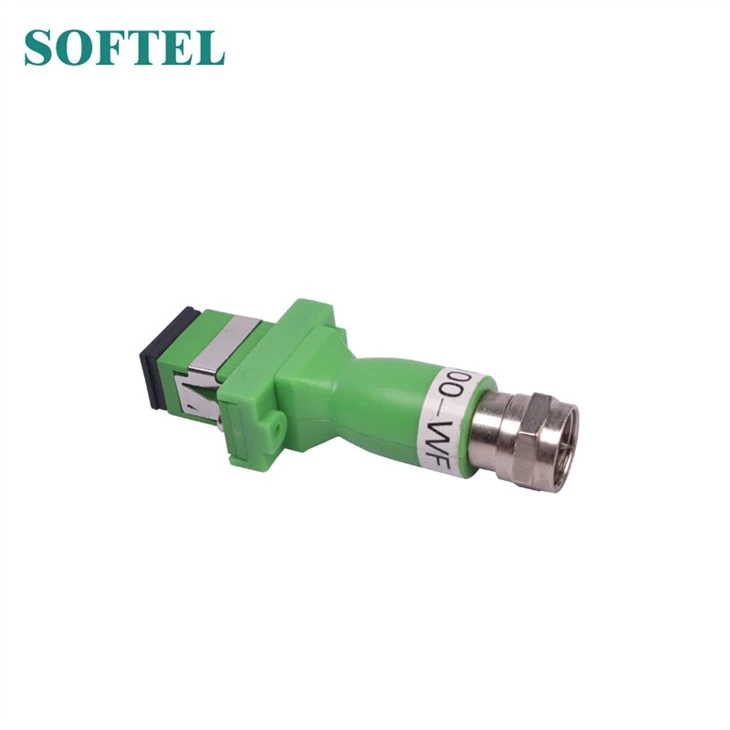

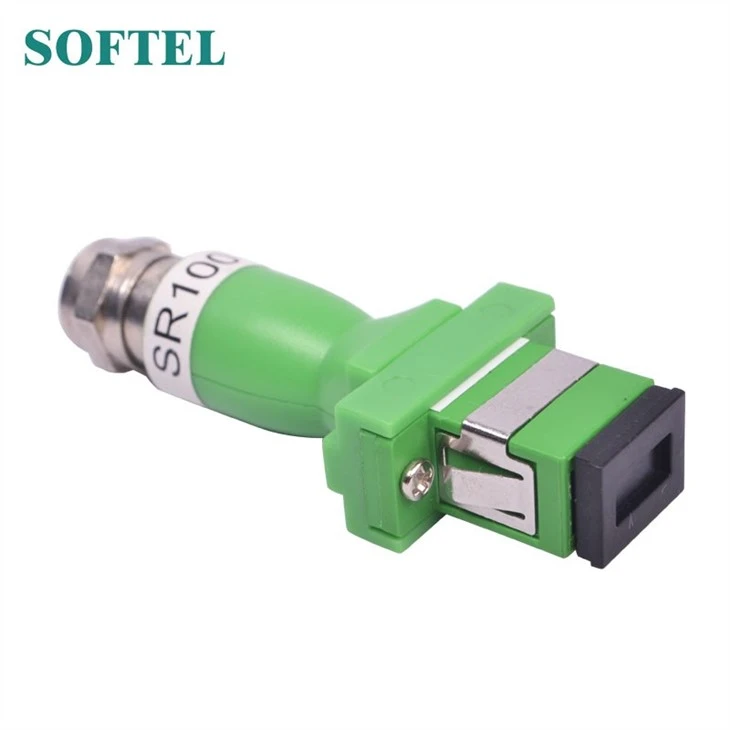

Mini optički čvor vlakna Ftth
Mini optički čvor Ftth
Kratko upoznavanjeFtth Mini vlakna optičkog čvora
Ftth Mini optička vlakna Node za digitalnu televiziju, vlakna za dom. Ovaj stroj prihvaća visoko osjetljivu optičku prijemnu cijev, bez napajanja, bez potrošnje električne energije. Kada je izlazna razina izlazne optičke snage Pin=-1dBm, Vo=6 8dB V, može ekonomično i fleksibilno primijeniti integraciju tri mreže, vlakna na aplikaciju kućne mreže. Izgled caklina SR100, postoje dvije vrste optičkog načina izbora:
1. SR100: CATV radna valna duljina 1260 ~ 1620nm.
2. SR100 / WF: Ugrađeni 1310 / 1490nm filter, pogodan za trofazni valni duljina s jednim vlaknima, CATV Radna valna duljina 1550nm.
Značajka proizvoda
1. Nije potrebna snaga
2. Radna širina pojasa 45 ~ 1050MHz
3. Izlazna razina=68dBμV (Pin=-1dBm)
Glavna primjena
1. CATV FTTH
2. Integracija tri mreže
3. FTTH PON
Podaci ispitivanja
Tehnički indeks
stavke | Optička značajka | Jedinica | Indeks | Dopuniti |
| Optička značajka | CATV radna valna duljina | (Nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
Izolacija kanala | (DB) | ≥40 | 1550 nm& 1490nm | |
Resposibitity | (A/W) | ≥0.85 | 1310nm | |
| ≥0.9 | 1550nm | |||
Primanje moći | (DBm) | +2~-14 | ||
Optički povratni gubitak | (DB) | ≥55 | ||
| Konektor za optička vlakna | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
RF značajka | Radna širina pojasa | (MHz) | 45-1050MHz | |
Izlazna razina | (DBμV) | GG gt. 68 | Digitalni TV (Pin=-1dBm) | |
Povratni gubitak | (DB) | ≥14 | 47 ~ 862 MHz | |
Izlazna impedancija | (Ω) | 75 | ||
| Broj izlaznog priključka | 1 | |||
| RF vezanje | F-Ženski | |||
DigitalTV prehrana | OMI | (%) | 4.3 | |
MER | (DB) | ≥38 | Pin--1dBM | |
| ≥30 | Pin--13dBm | |||
| BER | GG lt; 1.0E-9 | Pin: +2--14dBm | ||
Opće svojstvo | Radna temperatura | (℃) | -20~+55 | |
Temperatura skladištenja | (℃) | -40~85 | ||
Radna relativna temp | (%) | 5~95 | ||
Veličina (Š) × (D) × (H) | (Mm) | 23×53×12 | Tip (emajl) | |
| Ф13×28 | Vrsta B (vrsta vlakana) | |||
| 50×88×22 | Vrsta C (vrsta kutije) |
