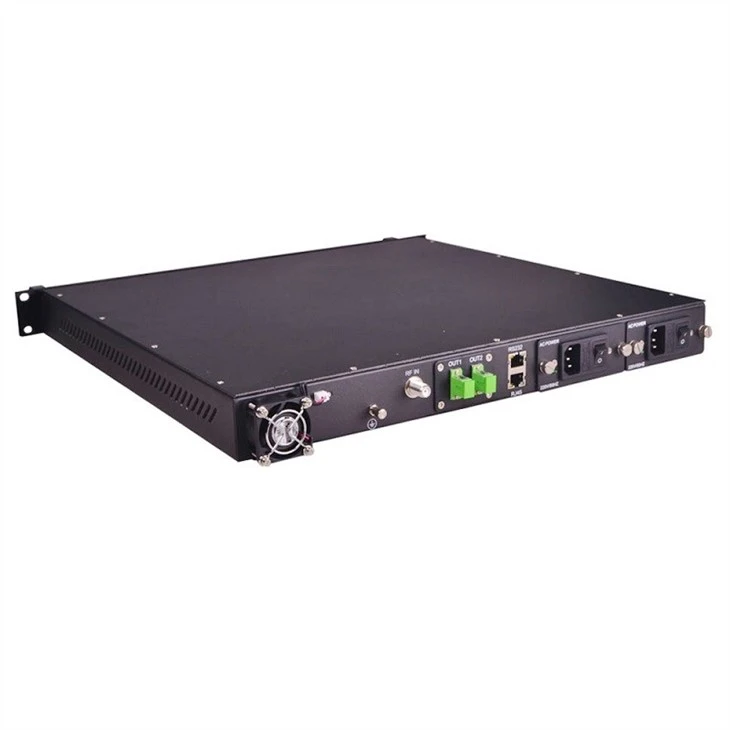

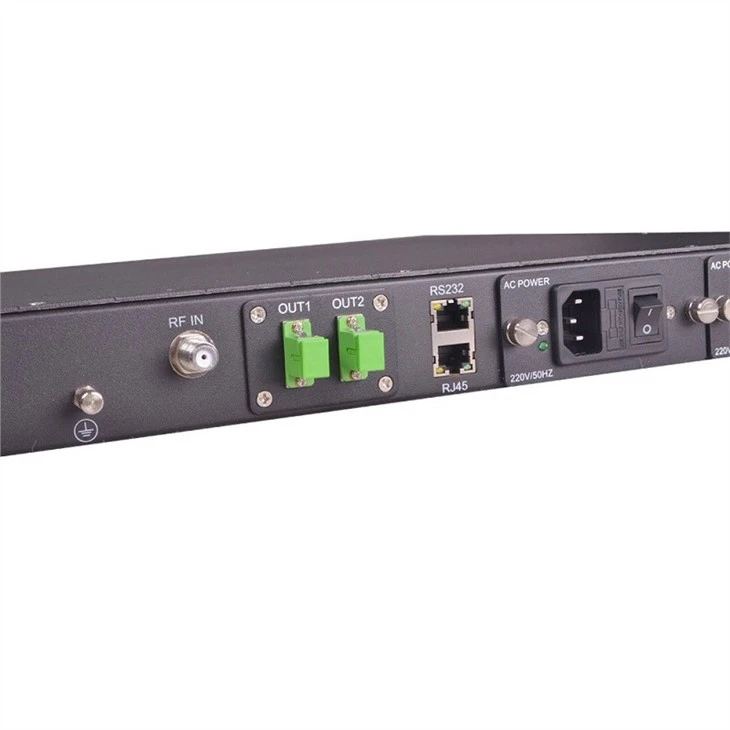

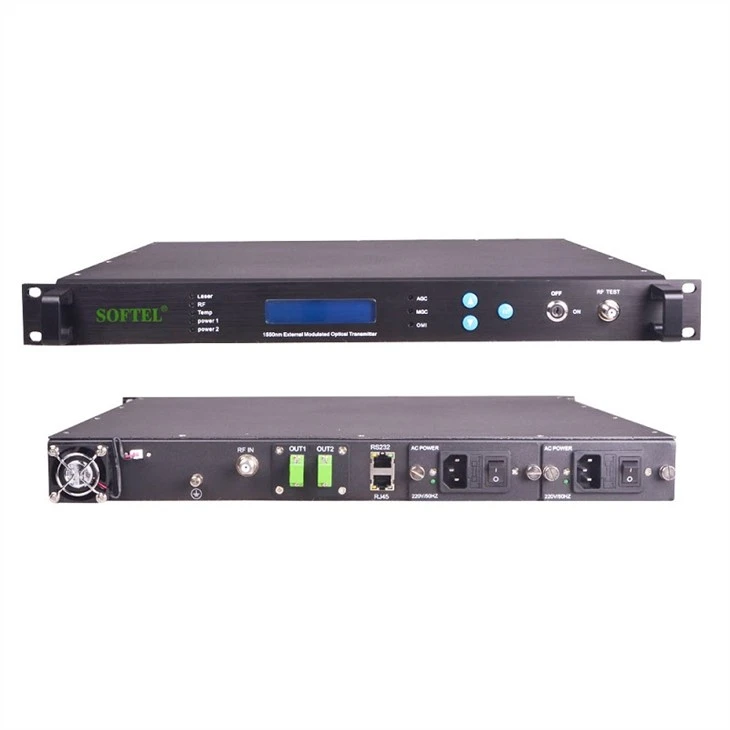

1550nm Vanjski odašiljač

1550nm vanjski vlaknasti optički odašiljač



1550Nm Optički odašiljač vanjskih vlakana je osnovna oprema u mrežnom sustavu RFTV. RFTV je jednosmjerni analogni i digitalni video emitiranje. Prihvaća modulaciju visoke učinkovitosti za val RF nosača, a njegova ekonomija, fleksibilnost i valjanost propusnosti je izvan usporedbe IPTV -a. Usvajanjem EPON-a, GEPON ili P2P pristupa kako bi se realizirala trostruka igra i FTTX, RFTV Emiting Network u optičkoj valnoj duljini od 1550 nm i dalje igra važnu ulogu.





Tehnički parametri





Performanse			Indeks	Dopuniti
Optička značajka	Operativna valna duljina	(nm)	1548~1563	ST1550EC
			Itu-tg.692	ST1550EU
	Valna duljina adj. raspon	(nm)	± 1,6 (± 200GHz)	ST1550EC
	Valna duljina adj. način		± 0. 05nm Korak	ST1550EU
	Stabilnost valne duljine	(PM\/ stupanj)	-1~0	Tc =20 ~ 70 stupnjeva
	Širina linije	(MHZ)	Tip. =0. 65	FWHM (△ λ), ({-3 db puna širina)
	Omjer suzbijanja bočnog načina	(db)	Veći ili jednak 45	SMSR
	Ekvivalentni intenzitet buke		Manje od ili jednako -160	Rin (20 ~ 1000MHz)
	Broj izlaznog priključka		2	Neobavezno4,6
	Izlazna snaga	(dbm)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Povratak	(db)	Veći ili jednak 50
	Optički priključak		FC\/APC	Opcijski SC\/APC, LC\/APC
RF značajka	Širina rada	(MHZ)	47~862
	Ulazna razina	(dbmv)	18~28	AGC
	Ravan	(db)	Manje od ili jednako ± 0. 75	47 ~ 862 MHz
	Povratak	(db)	>16
	Ulazna impedancija	(Ω)	75
	RF priključak		F-femanski
Značajka veze	Prijenos kanala		PAL-D\/60CH
	CNR1	(db)	Veći ili jednak 53. 0	Natrag na leđa
	CNR2	(db)	Veći ili jednak 51,5	65km optička vlakna, 0 dbm prima
	CTB	(db)	Veći ili jednak -65
	Oc. Oc.	(db)	Veći ili jednak -65
	SBS se suzdržava	(dbm)	13~18	Podesiv
Opća značajka	SNMP sučelje za upravljanje mrežom		RJ45
	Komunikacijsko sučelje		RS232
	Napajanje	(VAC)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	Energetska konzumacija	(W)	50	Jednostruka snaga djeluje
	Radna temp.	(stupanj)	-5~65	Strojna temp. automatski kontrolirati
	Temp za pohranu.	(stupanj)	-40~85
	Operativna relativna vlaga	(%)	5~95
	veličina	(")	19×14.5×1.75	S-tip
			19×17.9×1.75	L tip





Značajka proizvoda

• Visoke performanse: eksterno modulirana tehnologija, bez laserskog chirp -a, niska disperzijska izobličenja, visoki omjer izumiranja, s izvrsnom karakteristikom unutar 40 ~ 862 MHz.

• Uska širina pojasa ({0. 65MHz), niži šum, DFB kontinuirani valni laser, pogodan je za smanjenje utjecaja disperzije.

• Radni propusnost je do 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR veći ili jednak 53dB i izvrsni CTB, CSO indeks. • SBS: 13 ~ 18dbm podesiv.

• ITU standardna valna duljina, ± 200GHz (± 1,6Nm) podesiva.

• AGC\/MGC način rada nije obavezan na licu mjesta. OMI se može optimizirati na licu mjesta.

• savršeno RS232 komunikacijsko sučelje.

• Napredna funkcija upravljanja SNMP mrežom.

• 1+1 sigurnosna kopija napajanja, automatski se prebacite.

• Temperatura kućišta Auto-kontrola.

• Odličan omjer P\/P.
