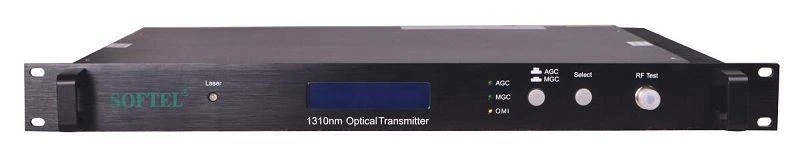

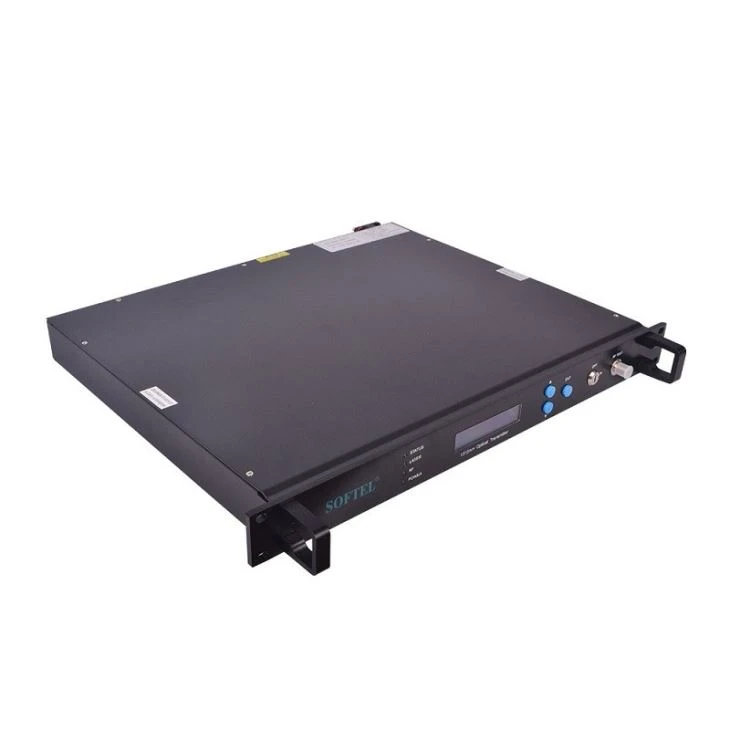

Optički predajnici vlaka CATV 1310nm
ST1300 prihvaća ORTOL DFB laser visoke linearnosti, ugrađen je savršen krug za podešavanje izobličenja i laserski APC, ATC zatvoreni upravljački krug. Mikro-procesorom upravljaju svi radni parametri, LCD zaslon na prednjoj ploči može prikazati relativni radni status i informacije o kvaru.
Značajke
Ovaj odašiljač optičkih vlakana CATV 1310nm prihvaća uvezeni DFB laser pod nazivom Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI i tako dalje.
Unutarnje RF pojačalo i upravljački krug ovog stroja mogu osigurati najbolji C / N. Savršen i stabilan krug optičkog izlaza i upravljačkog kruga termoelektričnog rashladnog uređaja laserskog modula jamče korisniku najbolju kvalitetu i stabilan rad dugo vremena.
Softver za unutarnji mikroprocesor ima brojne funkcije kao što su lasersko nadgledanje, prikaz broja, alarm o pogrešci i on-line upravljanje. Kad radni parametar lasera izađe iz fiksnog raspona, pojavit će se crveno svjetlo za alarm.
Standardni konektor RS-232 omogućuje upravljanje putem interneta i nadzor na drugom mjestu.
Stroj prihvaća 19 ”standardnu policu i može raditi s naponom od 110 V do 254V.
Tehnički parametri
Modela (ST1310) | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Optička snaga （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Optička snaga （dBm） | 3.0 | 6,0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
Optička valna duljina （nm） | 1290 ~ 1310 | |||||||||
Fibre konektor | FC / APC 、 SC / APC 、 SC / UPC (odabrao kupac) | |||||||||
Radna širina pojasa (MHz) | 47-862 | |||||||||
kanali | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
OCD （dBc） | ≥60 | |||||||||
RF ulazna razina (dBμV) | Ne s unaprijed iskrivljenjem | 78 ± 5 | ||||||||
Uz prethodno izobličavanje | 83 ± 5 | |||||||||
Unflatness benda | ≤0.75 | |||||||||
Potrošnja energije (W) | ≤30 | |||||||||
Napon snage (V) | 220 (110-254) | |||||||||
Radni Tem (℃) | 0 ~ 45 | |||||||||
Veličina (mm) | 483 × 370 × 44 | |||||||||
Izjava o garanciji
Odašiljači optičkih vlakana CATV 1310nm pokriveni su JEDNOM GODINOM ograničenim jamstvom, koje počinje od početnog datuma vaše kupnje. Svojim klijentima pružamo tehničke podršku za cijeli život. Ako je istekla garancija, servis za popravke naplaćuje samo dijelove (ako su potrebni). U slučaju da se jedinica mora vratiti na servis, prije vraćanja jedinice, obratite pažnju da:
1. Jamstvo zalijepljeno na kućište jedinice mora biti u dobrim uvjetima.
2. Jasan i čitljiv materijal opisuje broj modela, serijski broj i probleme koji bi se trebali ponuditi.
3.Upakujete jedinicu u izvornom spremniku. Ako originalni spremnik više nije dostupan, pakirajte jedinicu u najmanje 3 inča materijala koji apsorbira udarce.
4.Vraćene jedinice (jedinice) moraju biti unaprijed plaćene i osigurane. COD i naplata tereta ne mogu biti prihvatljivi.
NAPOMENA: ne preuzimamo odgovornost za štetu nastalu nepropisnim pakiranjem vraćenih jedinica.
Sljedeća situacija nije pokrivena jamstvom:
1.Uređaj ne radi zbog grešaka operatera.
2. Oznaka garancije je izmijenjena, oštećena i / ili uklonjena.
3.Oštećenja nastala zbog više sile.
4.Uređaj je neovlašteno mijenjao i / ili popravio.
5.Ostale nevolje uzrokovane greškama operatera.
Pretvaranje optičke snage
mW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4.8 | 6,0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
