CATV optičkih čvorova

Ovaj je dvosmjerni vanjski optički čvor savršen za izgradnju visokokvalitetne dvosmjerne HFC širokopojasne mreže gradskog područja.

Pošaljite upit

Uvod u proizvod

CATV optičkih čvorova

Sažetak

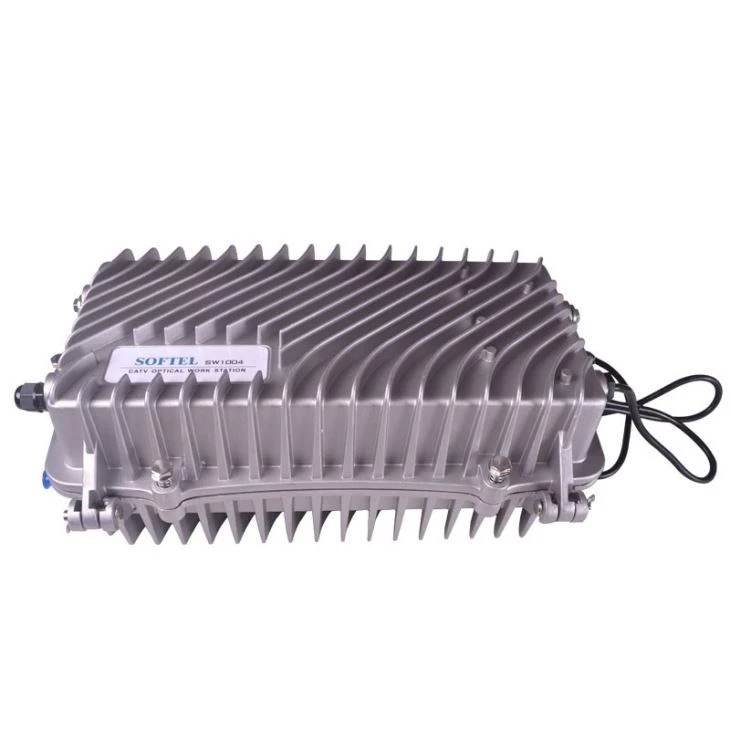

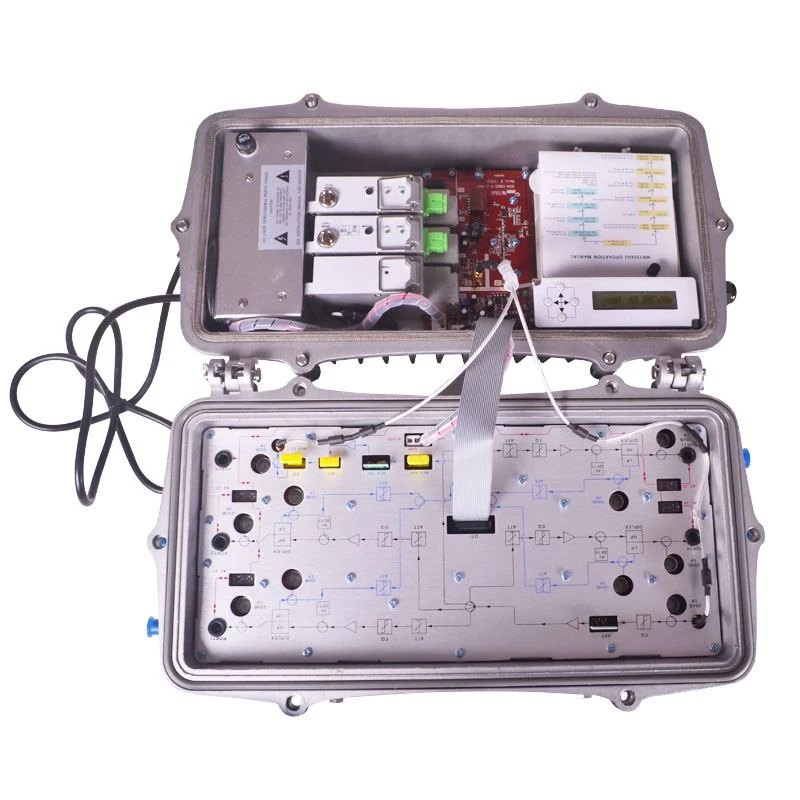

SR1004 vanjski optički čvor dvosmjerna je optička zajednička oprema koja se temelji na višegodišnjem istraživačkom iskustvu opreme za prijenos vlakana CATV HFC, posebno razvijene za dvosmjernu širokopojasnu mrežu gradskog područja HFC strukture. Ovaj Fiber Optic Node CATV odličan je izbor za konstrukciju visokokvalitetne dvosmjerne HFC širokopojasne mreže gradskog gradskog područja.

Karakteristike

1. Potpuni CPU kontrolira rad stroja, LCD prikazuje parametre, poput razine ulaza / izlaza. Promjenjivi upravljački postupci su praktični i intuitivni, a performanse stabilne. Smanjili su veliki broj dodatne opreme.

2.Ovaj vlaknasti optički čvor CATVSR1004adoptsuje naprednu optičku AGC tehnologiju, optički AGC kontrolni raspon: +2dBm ～ -9 / -8 / -7dBm podesivo.

3.Two-kanalni optički signal prijamnik sigurnosne kopije međusobno, može se postaviti proizvoljno automatsko prebacivanje uvjeta, također se može postaviti na ručno prebacivanje.

4.Optimiziranje dizajna kruga, SMT proizvodni proces, optimiziranje cijelog puta signala, učinilo je da fotoelektronski signal postane stabilniji, RF linearni indeks veći.

5.Profesionalni RF električni podesivi čip za prigušivanje, RF električno podesivi ravnotežni krug, dobra linearnost, visoka preciznost.

6.GaAs pojačalo, izlaz udvostručene snage, veliko pojačanje i mala izobličenja.

7.Vratni put prihvaća profesionalni RF električno podesivi prigušivački čip umjesto trodržavnog prekidača.

Tehnički parametri

Artikal	Jedinica	Vlaknastični čvor CATVSR1004
Dio za optički prijem unaprijed
Optički parametri
Primanje optičke snage	dBm	-9 ~ +2
Optički raspon snage AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) podesivo
Optički gubitak povrata	dB	GG gt; 45
Optička valna duljina prijema	nm	1100 ~ 1600
Vrsta optičkog konektora		FC / APC, SC / APC (ili odredio korisnik)
Vrsta optičkih vlakana		Single Mode
Link Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / OCD	dB	≥ 60
RF parametar
Raspon frekvencija	MHz	47/85～862/1003
Ravnost u bendu	dB	±0.75
Nazivna razina izlaza	dBμV	≥ 108
Maks. Izlazna razina	dBμV	≥ 112
Izlazni povratni gubitak	dB	≥16
Izlazna impedancija	Ω	75
Optički prijenos povratne staze Par
Optički parametar
Optička odašiljačka valna duljina	nm	1310 ± 10, 1550 ± 10or koji je odredio korisnik
Tip lasera		DFBor FP laser
Izlazna optička snaga	mW	0.5, 1, 2, 3, 4
Vrsta optičkog konektora		SC / APC, FC / APC
RF parametar
Raspon frekvencija	MHz	5 ~ 65
Ravnost u bendu	dB	±0.75
Razina unosa	dBμV	75～85
Gubitak povratnog unosa	dB	≥ 16
Izlazna impedancija	Ω	75
NPRdinamički raspon	dB	≥15 （NPR≥30 dB） Koristite DFBlaser	≥10 （NPR≥30 dB） Koristite FP laser
General Performanc
Napon napajanja	V	A: AC 135 ~ 250 V / 50Hz; B AC (DC) 35 ~ 90V / 50Hz
Radna temperatura	℃	－30～＋70
Temperatura skladištenja	℃	－30～＋70
Relativna vlažnost	％	Maks. 95% bez kondenzacije
Potrošnja	W	≤70
Dimenzija	mm	430（L）╳ 250（W）╳ 170（H）
