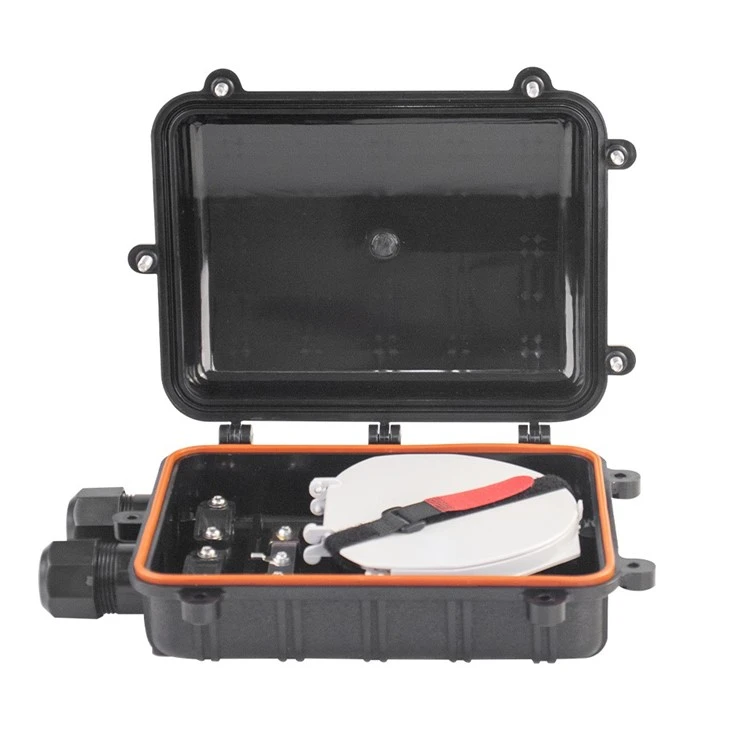

Optički spojni zatvarač
Ovaj priručnik za instalaciju odgovara spoju za spajanje optičkih vlakana (u daljnjem tekstu skraćeno kao FOSC), kao vodič za pravilnu instalaciju. Opseg primjene je: zračna i-montaža na zid. Temperatura okoline kreće se od -40 do 65ºC.
Pošaljite upit
Uvod u proizvod
FOH -E
Opseg primjene
Ovaj priručnik za ugradnju odgovara spojnici za spajanje optičkih vlakana (u daljnjem tekstu skraćeno kao FOSC), kao smjernice za pravilnu ugradnju.
Opseg primjene je: zračna i{0}}montaža na zid. Temperatura okoline kreće se od -40 do 65ºC.
Ddimenzija i kapaciteta
| Vanjske dimenzije (DxŠxV) | 280x200x90 (mm) |
| Težina (bez vanjske kutije) | 1200g-1500g |
| Broj ulazno/izlaznih otvora | maks. . 4 komada |
| Promjer vlaknastog kabela | Φ8-Φ14 (mm) |
| Kapacitet FOSC-a | Skupina: 6-96 (jezgre) |
Glavne komponente
| Ne. | Naziv komponenti | Količina | Korištenje | Primjedbe |
| 1 | FOSC poklopac | 1 komad | Zaštita spojeva optičkih kabela u cijelosti | Unutarnji promjer: 205x146 (mm) |
| 2 | FOSC dno | 1 komad | Učvršćivanje ojačane jezgre, optičkog kabela i FOST-a | Unutarnji promjer: 205x146 (mm) |
| 3 | Ladica za spajanje optičkih vlakana (FOST) |
maks. . 4 komada (hrpe) | Pričvrsni termoskupljajući zaštitni omotač i držač vlakana | Pogodno za: Bunchy:6,12,24(jezgre) |
| 4 | Integrirana brtvena spojnica | 1 set | Brtvljenje između FOSC poklopca i FOSC dna | |
| 5 | Utikač priključka | 2 komada | Brtvljenje praznih otvora | |
| 6 | Uređaj za izvođenje uzemljenja | 1 set | Izvođenje metalnih komponenti vlaknastog kabela u FOSC za uzemljenje. | Konfiguracija prema zahtjevu. |
Glavni pribor i specijalni alati
| Ne. | Naziv pribora | Količina | Korištenje | Primjedbe |
| 1 | Termoskupljajući zaštitni omotač | Zaštita spojeva vlakana | Konfiguracija prema kapacitetu | |
| 2 | Najlonska kravata | Fiksirajuće vlakno sa zaštitnim slojem | Konfiguracija prema kapacitetu | |
| 3 | Brtvena traka | 1 smotuljak | Povećanje promjera vlaknastog kabela koji se uklapa u spoj s brtvom | Konfiguracija prema specifikaciji |
| 4 | Kuka za vješanje | 1 set | Za uporabu iz zraka | Konfiguracija prema zahtjevu |
| 5 | Uređaj za pričvršćivanje | 1 set | Konfiguracija prema zahtjevu | |
| 6 | Žica za uzemljenje | 1 komad | Provođenje između uzemljivača | Provesti dok je potrebno |
| 7 | Abrazivna tkanina | 1 komad | Grebanje optičkog kabela | |
| 8 | Papir za označavanje | 1 komad | Označavanje vlakana | |
| 9 | Specijalni ključ | 1 komad | Pričvrsna osmerokutna matica (plastična) | |
| 10 | Puferska cijev | O tome odlučuju kupci | Spojen na vlakna i fiksiran FOST-om, upravljački međuspremnik | Konfiguracija prema zahtjevu |
| 11 | Desikantom | 1 vrećica | Stavite u FOSC prije brtvljenja radi sušenja zraka. |
