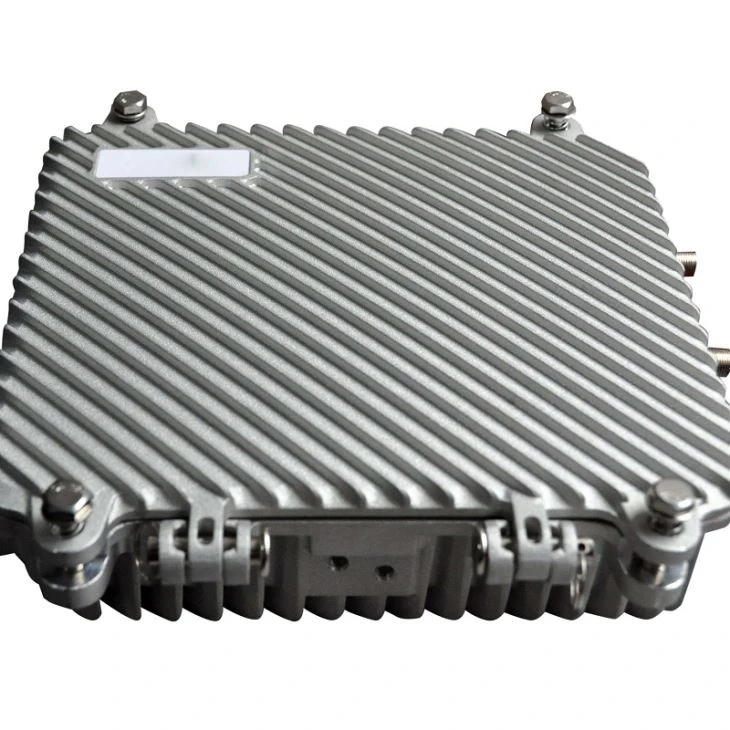

Vanjsko 2 izlazno pojačalo prtljažnika
SA1100 vanjsko 2 izlazno pojačalo prtljažnika uglavnom se koristi za dvosmjerni prijenos trupa CATV televizijskog slikovnog signala, digitalnog TV signala, telefonskih govornih signala i podataka (ili komprimiranih podataka). Napredni i zreli sklopovi, znanstvene i razumne strukture procesa i visokokvalitetni materijali osiguravaju izvrsne performanse.
Značajke
■ Dizajn opsega 1003MHz.
■ Put prema naprijed: Faza prijenosa prihvaća GaAs MMIC, izlazna faza dvostruko uvozi najnoviji uvezeni modul visokog indeksa, postiže visoku izlaznu razinu, nisku distorziju i visoki SNR.
■ Ovo vanjsko 2 izlazno pojačalo prtljažnika je prikladnije za uklanjanje pogrešaka zbog priključnog dvostranog filtra, egalizatora, prigušivača, izlazne slavine i znanstvenih i razumnih on-line portova za otkrivanje.
Tehnički podaci
Artikal | Jedinica | Tehnički parametar | |
Naprijed Put | |||
Raspon frekvencija | MHz | 45 (87) ~ 862/1003 (neobavezno) | |
Nazivni dobitak (@ FZ110) | dB | 30 (pred-faza prihvaća MMIC s niskim porastom) | 38 (pred-faza prihvaća MMIC s velikim dobitkom) |
Nazivna razina ulaza | dBμV | 72 | 70 |
Nazivna razina izlaza | dBμV | 102 | 108 (EQ6dB) |
Ravnost u bendu | dB | 0,75 ± | 0,75 ± |
Lik buke | dB | ≤10 | ≤10 |
Povratni gubitak | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / OCD | dB | ≥67 | ≥64 |
Kašnjenje u grupi | ns | ≤10 (112,25 MHz / 116,68 MHz) | |
Omjer signala i izmjeničnog napona | % | <> | |
Dobijte stabilnost | dB | -1.0 ~ +1.0 | |
Povratni put | |||
Raspon frekvencija | MHz | 5 ~ 65 | |
Nazivni dobitak (@ FZ110) | dB | 24 (Različiti moduli, različiti dobici. Korisnici ih mogu odrediti.) | |
Maksimalna razina izlaza | dBμV | 110 | |
Ravnost u bendu | dB | ≤ ± 0.75 | |
Lik buke | dB | ≤8 | |
Povratni gubitak | dB | ≥16 | |
Omjer signala i izmjeničnog napona | % | <> | |
Opća izvedba | |||
Karakteristična impedancija | Ω | 75 | |
Napon napajanja | V | A: AC (150 ~ 250) V; B: AC (35 ~ 90) V | |
Impulsni izdržati napon | kV | > 5 (10 / 700µs) | |
Potrošnja energije | W | ≤20 | |
Dimenzija | mm | 220 (L) * 205 (Š) * 65 (H) | |
Napomena: Parametri ovog priručnika mjere se prilikom usvajanja uvezenog NEC modula. Upotrijebite drugi modul, indeksi će biti malo drugačiji. Pažnja pri uporabi!
