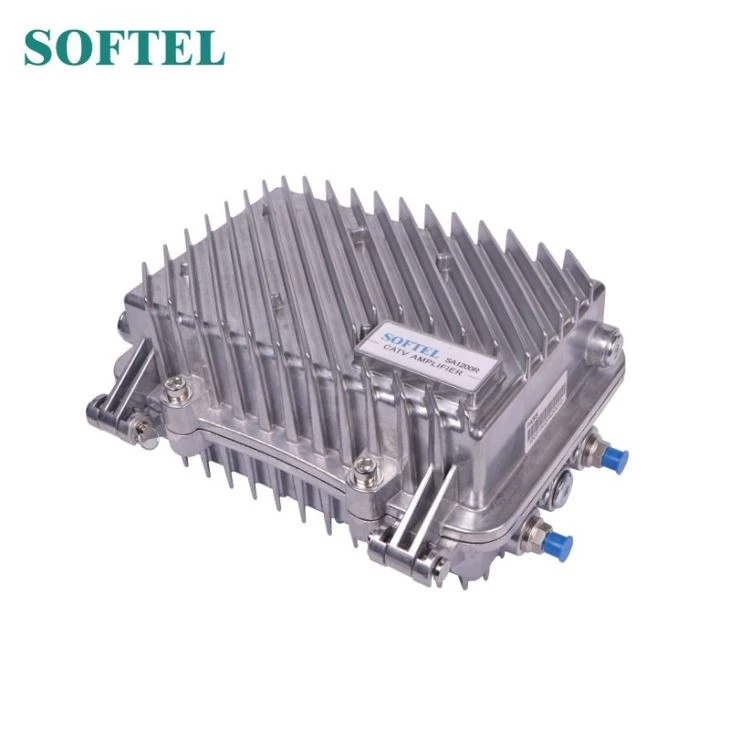

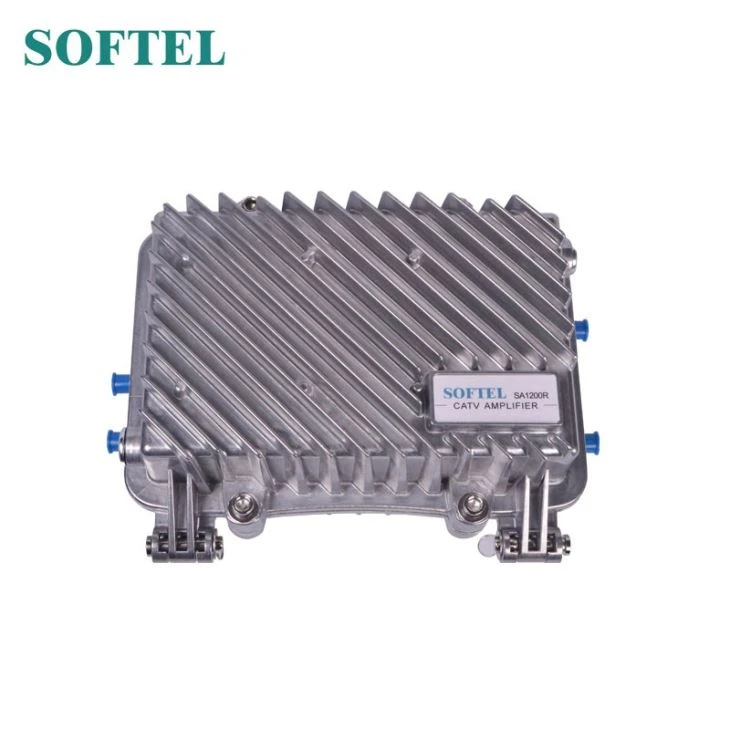

CATV pojačalo prtljažnika s povratnom stazom
SA1200 vanjsko dvosmjerno pojačalo prtljažnika AGC novo je pojačalo velikog pojačanja. Usvaja zreli i optimizirani dizajn krugova, znanstveni i racionalni unutarnji proces, visokokvalitetne materijale i ugrađeni AGC upravljački krug visokih performansi, koji osigurava stabilno pojačanje i niska izobličenja. Ovo CATV pojačalo prtljažnika s povratnom stazom je oprema prvog izbora za veliku i srednju CATV dvosmjernu prijenosnu mrežu.
Karakteristike izvedbe
■ Pogodnije je uklanjanje pogrešaka zbog priključnog dvostranog filtra, fiksnog ekvilajzera i prigušivača, izlazne slavine i znanstvenih i razumnih on-line priključaka za detekciju.
■ Ugrađeni optimalno dizajnirani AGC upravljački krug visokih performansi čine upravljanje preciznijim i rad signala stabilnijim.
■ CATV pojačalo prtljažnika s povratnom stazom može dugotrajno neprekidno raditi pod lošim uvjetima zaštite okoliša, zbog aluminijumskog vodootpornog kućišta, visokog pouzdanog prekidačkog napajanja i strogog sustava zaštite od munje.
Parametri tehnike
Artikal | Jedinica | Tehnički parametar | ||||
Naprijed Put | ||||||
Raspon frekvencija | MHz | 47/85 ~ 860/1003 | ||||
Nazivni dobitak (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Min. Puni dobitak (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Nazivna razina unosa | dBμV | 72 | ||||
Nazivna razina izlaza | dBμV | 106/108 | ||||
Ravnost u bendu | dB | 0,75 ± | ||||
Slika buke | dB | ≤ 10 | ||||
Gubitak povratka | dB | ≥ 16 | ||||
ATT | dB | 1-18 (fiksno, 1dB koračno, odabirno) | ||||
EQ | dB | 1-15 (fiksno, 1 dB koračno, odabirno) | ||||
C / CTB | dB | ≥67 | Stanje ispitivanja: 79 kanala. | |||
C / OCD | dB | ≥69 | ||||
AGC Pilot Frekvencija | MHz | 168.25 (Ili odredio korisnik) | ||||
AGC karakteristično | dB | ± 4 (ulaz) / koristi0,5 (izlaz) | ||||
Kašnjenje u grupi | ns | ≤ 10 (112,25 MHz / 116,68 MHz) | ||||
Signal za omjer Hum | % | <> | ||||
Dobivanje stabilnosti | dB | -1.0 ~ +1.0 | ||||
Povratni put | ||||||
Raspon frekvencija | MHz | 5 ~ 42/65 | ||||
Nazivni dobitak (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Maks. Izlazna razina | dBμV | ≥ 110 | ||||
Ravnost u bendu | dB | 0,75 ± | ||||
Slika buke | dB | ≤ 12 | ||||
Gubitak povratka | dB | ≥ 16 | ||||
Nositelj intermodulacijskog omjera drugog reda | dB | ≥ 52 | Stanje ispitivanja: razina izlaza 110dBμV, | |||
Kašnjenje u grupi | ns | ≤ 20 (57MHz / 59MHz) | ||||
Signal za omjer Hum | % | <> | ||||
Opće karakteristične | ||||||
Karakteristična impedancija | Ω | 75 | ||||
Ispitni port | dB | -20 ± 1 | ||||
Napon napajanja | V | A: AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
Impulsni otpor napona (10 / 700μs) | kV | > 5 | ||||
Potrošnja energije | W | 22 | ||||
Dimenzija | mm | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||

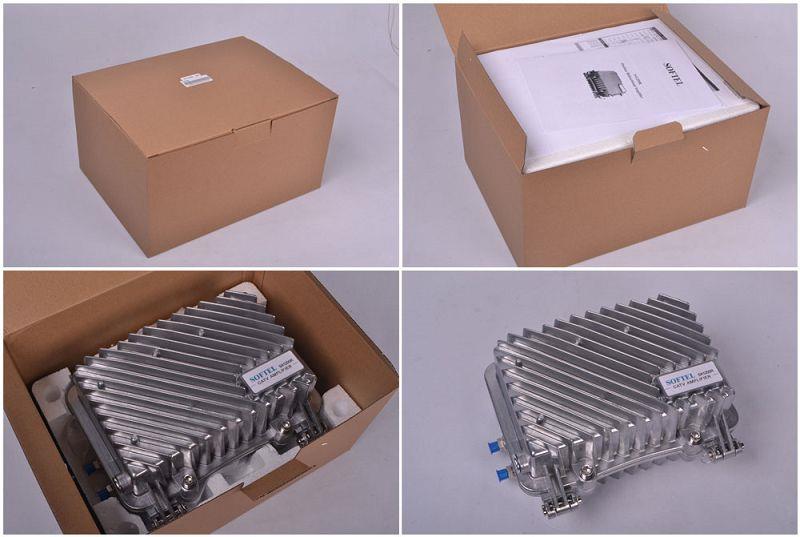

Paket
