50 ohm propusni kabel

Najprodavaniji kabel od 50ohm ima sljedeće modele: 1\/2 "C, 7\/8" C, 1-1}\/4 "c, 1-5}}\/8" c, 1\/2 "d, 7\/8" d, 1-1\/4 "d, {16}}, {16}, {{16}, 1-1\/4 "h.

Pošaljite upit

Uvod u proizvod

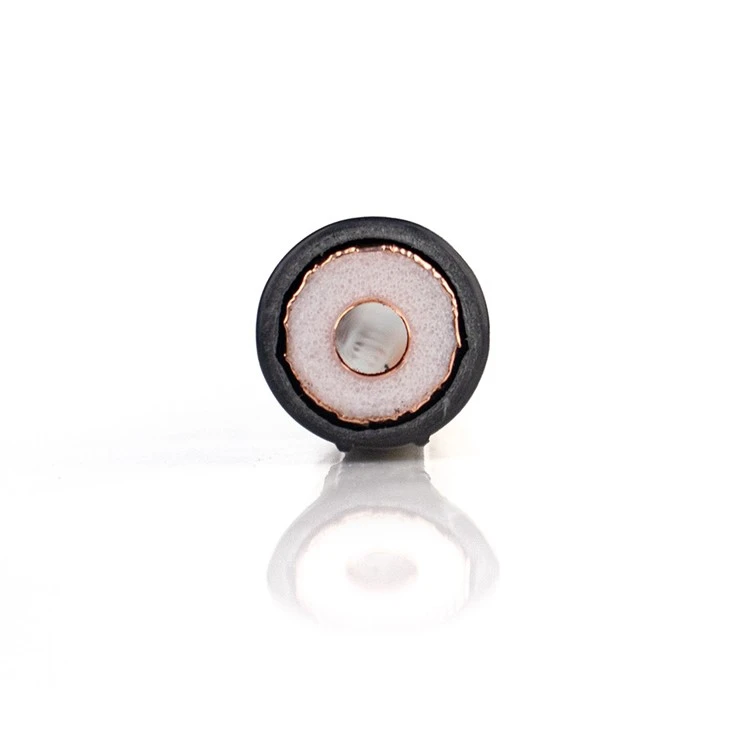

50 ohm propusni kabel

Propusni koaksijalni kabel ima i funkcije prijenosa signala i antene. Kontroliranjem otvaranja vanjskog vodiča, kontrolirana elektromagnetska valoenergija može se jednoliko zračiti i primiti duž linije, prekrivajući slijepo područje elektromagnetskog polja i

Postizanje svrhe glatke mobilne komunikacije.

Najprodavaniji kabel od 50ohm ima sljedeće modele: 1\/2 "C, 7\/8" C, 1-1}\/4 "c, 1-5}}\/8" c, 1\/2 "d, 7\/8" d, 1-1\/4 "d, {16}}, {16}, {{16}, 1-1\/4 "h.

leaky cable-1

Primjena 50 ohm propusnog kabela:

1. Mobilna komunikacija u zgradama, tunelima i podzemnim željeznicama (GSM, PCN\/ PCS, DECT…)

2. Komunikacije u podzemnim zgradama, poput parkirališta, podruma i rudnika

3. Prijenos FM opsega ({88-108 mHz) Informacije u tunelima za autoceste

4. Prosljeđivanje bežičnih signala alarma u tunelima za autoceste

5. Prijenos signala mobilnih telefona u tunelima za autoceste

6. Prijenos signala u podzemnoj željeznici ili tunelima podzemne željeznice

leaky cable-3

Paramentori proizvoda

Konstrukcija Na neki načinﬁkation(mm)		1/2"C	7/8"C	1-1/4"C	1-5/8"C
① Unutarnji vodič	1\/2 "C: Aluminij s bakrenim oblogom 7\/8" C: glatka bakrena cijev 1-1\/4 "c, 1-5\/8" c: spiralna valoviti bakrena cijev	4.80±0.05	9.30±0.20	13.00±0.20	17.80±0.30
② Dielektrik	Pjena pe	12.30±0.20	22.80±0.30	32.50±0.30	42.80±0.30
③ Vanjski vodič	Preklapajući se bakrena folija	13.00±0.40	23.50±0.50	33.20±0.50	43.80±0.50
④ jakna	PE ili LSZH	15.50±0.40	27.00±0.50	37.20±0.50	47.60±0.50

Električni Karaktertiks I mehanički i okoliš Karakteristike
Karakteristična impedancija (ω)		50±2	50±2	50±2	50±2
Brzina širenja (%)		88	89	89	89
Kapacitivnost (PF\/M)		76.0	75.0	75.0	75.0
Otpor izolacije, min (mω • km)		10000	10000	10000	10000
Jakna Spark Test napon [KV (AC)]		8	8	10	10
Izolacijski napon [KV (DC, 1min)]		6	10	10	15
Radna frekvencija (MHZ)		5-2700	5-2700	5-2700	5-2700
Optimalna radna frekvencija (MHZ)		700-2700	700-2700	700-2700	700-2700
Zabranjena radna frekvencija (MHZ)		1085-1150	1085-1150	1085-1150	1085-1150
Zabranjena radna frekvencija (MHZ)		2170-2300	2170-2300	2170-2300	2170-2300
Vswr max	75-150 MHz	1.30	1.30	1.30	1.30
	300-500 MHz	1.30	1.30	1.30	1.30
	800-960 MHz	1.30	1.30	1.30	1.30
	1700-2025 MHz	1.40	1.30	1.30	1.30
	2110-2170 MHz	1.40	1.30	1.30	1.30
	2300-2400 MHz	1.40	1.30	1.30	1.30
	2500-2700 MHz	1.40	1.30	1.30	1.30
Polog savijanja (MM)		75	150	200	400
Ponovljeni polumjer savijanja (MM)		150	250	400	500
Zakretni moment savijanja (n • m)		13.5	14.9	15.5	16.0
Vlačna čvrstoća (n)		1000	1490	1550	3300
Preporučena fiksna udaljenost (m)		0.8-1	0.8-1	0.8-1	0.8-1
Udaljenost do zida Min (MM)		50	50	50	50
Temperatura instalacije (stupanj)	PE	-40~+60	-40~+60	-40~+60	-40~+60
Temperatura instalacije (stupanj)	Lszh	-20~+60	-20~+60	-20~+60	-20~+60
Radna temperatura (stupanj)	PE	-55~+85	-55~+85	-55~+85	-55~+85
Radna temperatura (stupanj)	Lszh	-30~+80	-30~+80	-30~+80	-30~+80

Prigušenje(DB/100m) & Spoj Gubitak(2m,50%/95%) @ 20 stupnjeva
Frekvencija, MHz	DB DB	DB DB	DB DB	DB DB
75	/ /	1.1 64/75	0.7 62/73	0.6 62/73
100	/ /	1.2 60/70	0.8 58/68	0.7 58/68
150	/ /	1.5 66/78	1.0 64/74	0.9 64/74
350	/ /	2.4 76/88	1.6 76/88	1.3 76/90
450	/ /	2.8 82/89	1.9 80/90	1.5 78/88
800	7.2 69/73	3.8 71/74	2.6 71/74	2.1 70/73
900	7.7 68/72	4.1 69/72	2.8 69/72	2.3 69/72
960	8.3 68/71	4.3 69/71	2.9 68/71	2.4 68/71
1800	11.5 65/68	6.5 64/68	4.5 64/68	3.6 64/68
1900	12.3 66/68	6.9 64/68	4.7 64/68	3.9 63/68
2000	12.8 67/70	7.2 63/67	5.0 63/67	4.1 63/67
2100	/ /	7.5 63/68	5.2 63/68	4.3 63/68
2400	15.5 63/66	8.5 62/66	6.2 62/66	5.0 62/66
2600	16.1 64/67	8.9 61/65	7.0 61/65	5.6 61/65
2620	17.2 65/68	9.4 62/66	7.2 61/65	5.8 61/65
2700	18.0 65/69	10.5 62/66	7.6 62/66	6.3 60/66
