Scenariji primjene optičkih modula
Optički moduli su fotoelektronički uređaji koji vrše fotoelektričnu i elektrooptičku pretvorbu. Odašiljački kraj optičkog modula pretvara električni signal u optički signal, a prijemni kraj pretvara optički signal u električni signal. Softel Optical Fiber predstavlja primjenu optičkih modula u raznim industrijama. Glavna područja primjene optičkih modula uključuju:
1) Podatkovni centar;
2) Bazna stanica mobilne komunikacije;
3) Sustav pasivne valne duljine;
4) SAN/NAS mreža za pohranu podataka;
5) 5G nosiva mreža.
1. PodaciCulaziti.
Sadašnji podatkovni centar više nije samo jedna ili nekoliko računalnih soba, već skupina klastera podatkovnih centara. Kako bi se ostvario normalan rad različitih internetskih usluga i tržišta aplikacija, podatkovni centri moraju djelovati koordinirano. Masovna razmjena informacija u stvarnom vremenu između podatkovnih centara stvorila je potražnju za mrežama međusobnog povezivanja podatkovnih centara, a komunikacija optičkim vlaknima postala je neophodno sredstvo za postizanje međusobnog povezivanja.
Hangzhou Softel govori o primjeni optičkog modula
Za razliku od tradicionalne opreme za prijenos telekomunikacijske pristupne mreže, interkonekcija podatkovnog centra zahtijeva veću brzinu, manju potrošnju energije i manju veličinu komutacijske opreme kako bi se postigao veći i gušći prijenos informacija. Ključni čimbenik koji određuje hoće li se te performanse moći postići je optički modul.
Komunikacijski optički moduli podatkovnog centra mogu se podijeliti u tri kategorije prema vrsti veze:
(1) Od podatkovnog centra do korisnika, generira se ponašanjem krajnjeg korisnika kao što je pristupanje oblaku za pregledavanje web stranica, slanje i primanje e-pošte i strujanje videa;
(2) Međupovezanost podatkovnog centra, uglavnom se koristi za replikaciju podataka, nadogradnju softvera i sustava;
(3) Unutar podatkovnog centra uglavnom se koristi za pohranu informacija, generiranje i rudarenje. Prema predviđanjima Cisca, interna komunikacija podatkovnog centra čini više od 70% komunikacije podatkovnog centra. Veliki razvoj izgradnje podatkovnih centara iznjedrio je i razvoj brzih optičkih modula.
2. MobilniComunicationBaseStacije.

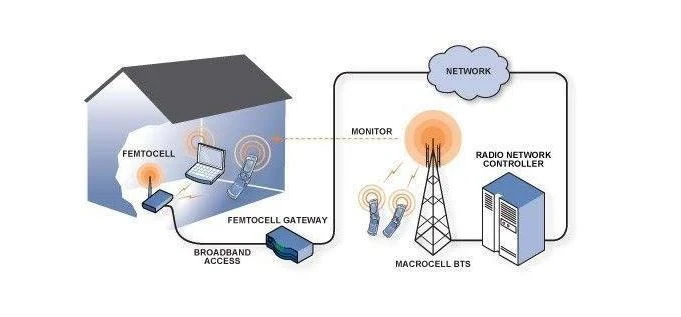

Bazna stanica mobilne komunikacije odnosi se na radio primopredajnu stanicu koja odašilje informacije pomoću terminala mobilne telefonije preko komutacijskog centra mobilne komunikacije u određenom području radio pokrivenosti.
Hangzhou Softel govori o primjeni optičkog modula
Operaterova bazna stanica mobilne komunikacije također treba optičke module za ostvarivanje međusobnog povezivanja između uređaja. Bazna stanica ima RRU i BBU uređaje. U aplikaciji trebamo spojiti linkove ova dva uređaja, za što su potrebni naši optički moduli. I optički premosnici, u 4G mreži, oprema koja se koristi za BBU i RRU vezu je uglavnom 1.25G optički modul, 2.5G optički modul, 6G optički modul, 10G optički modul i tako dalje.
3. Pasivni WDMSsustav
Među tehničkim rješenjima koja se koriste u 5G fronthaulu, pasivna podjela valnih duljina nedvojbeno ima najveći udio. Sustav pasivne valne duljine sastoji se od svjetlosnih modula u boji, multipleksera i optičkih vlakana.
Temeljni princip pasivne tehnologije dijeljenja valnih duljina je korištenje WDM tehnologije za spajanje optičkih signala s različitim valnim duljinama i prijenos niza informacija u snop te njihov prijenos u jednom optičkom vlaknu kako bi se ostvario prijenos između usluga. WDM može prenositi više signala u isto vrijeme duž jednog vlakna. Može prenijeti svaki signal s određenom valnom duljinom svjetlosti koja odgovara signalu i može razdvojiti ove optičke signale različitih valnih duljina na prijemnom kraju. Sustav pasivne valne duljine uglavnom se sastoji od modula svjetla u boji i OTM-a i dva dijela.
4. SAN / NASStorageNmreža.
S brzim razvojem interneta i mrežnih aplikacija, tipovi podataka koje sustav za pohranu podataka treba obraditi također se eksplozivno povećavaju, zbog čega se sustav za pohranu podataka suočava s izazovima bez presedana. Pripojeni mrežni uređaj za pohranu (Network Attached Storage, skraćeno NAS) i područna mreža za pohranu (Storage Area Network skraćeno SAN). Uz dobru skalabilnost, pruža najučinkovitije rješenje za centralizirano upravljanje podacima.
Hangzhou Softel govori o primjeni optičkog modula
Glavna funkcija SAN/NAS mreže za pohranu je pohrana podataka. Među njima, SAN mreža se uglavnom sastoji od poslužitelja, preklopnika optičkih kanala, uređaja za pohranu podataka i nosača prijenosa (optički moduli, premosnici vlakana); NAS mreža za pohranu uglavnom se sastoji od NAS pohrane, preklopnika, Sastoji se od terminalne opreme (računalo), prijenosnog nosača (optički modul, skakač za optička vlakna).
Treba napomenuti da SAN mreža koristi optičke module Fibre Channel, koji moraju podržavati FC Fibre Channel protokol, dok optički moduli koji se koriste u NAS mreži za pohranu moraju biti usklađeni samo s Ethernet protokolom.
5. 5G BearerNmreža.
5G mreža podijeljena je u tri dijela, a to su pristupna mreža, nosiva mreža i jezgrena mreža. Da biste razumjeli odnos između njih, možete pogledati sljedeću sliku:
Hangzhou Softel govori o primjeni optičkog modula
5G nosiva mreža općenito je podijeljena na metro pristupni sloj, metro agregacijski sloj, metro jezgreni sloj/pokrajinsku magistralnu liniju i ostvaruje funkcije fronthaul i middle backhaul 5G usluga.
Tipični scenariji primjene 5G fronthaula uključuju izravnu vezu s optičkim vlaknima, pasivni WDM i aktivni WDM.
Tipični zahtjevi za optičke module u scenarijima 5G fronthaul aplikacija su sljedeći:
1). Zadovoljava industrijsku temperaturu i visoke zahtjeve pouzdanosti: S obzirom na vanjsko radno okruženje, prednji optički modul mora zadovoljiti industrijski temperaturni raspon od -40stupanj -+85stupanj, a također moraju zadovoljiti zahtjeve otpornosti na prašinu.
2). Niska cijena: potražnja za 5G optičkim modulima uvelike premašuje potražnju za 4G. Konkretno, može postojati posebno velika potražnja za fronthaul optičkim modulima. Niska cijena jedan je od glavnih zahtjeva 5G industrije za optičke module. U 5G, backhaul pokriva pristupni sloj, agregacijski sloj i temeljni sloj metro područja. Potrebni optički moduli ne razlikuju se mnogo od tehnologije optičkih modula koja se trenutno koristi u podatkovnim centrima. Pristupni sloj će uglavnom koristiti 25Gb/S, 50Gb/S, 100Gb/S i druge optičke module, sloj konvergencije i više će koristiti 100Gb/S, 200Gb/S, 400Gb/S i druge DWDM optičke module.
Konačno, treba reći da rast potražnje za optičkim modulima uglavnom ovisi o tržištu podatkovnih komunikacija i tržištu telekomunikacija. U današnjoj podatkovnoj eri, optički moduli sigurno će otvoriti nove razvojne prilike.
