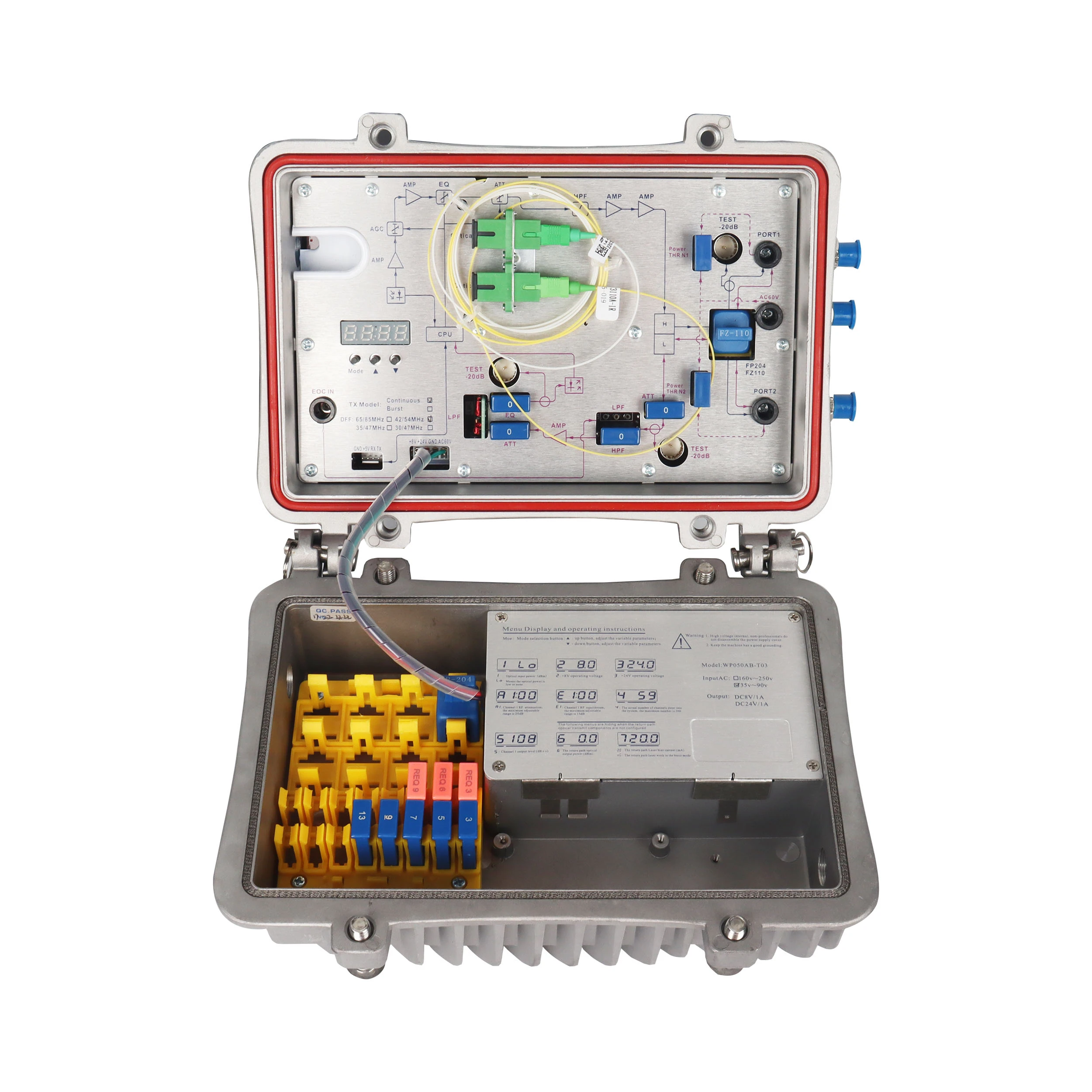

Uobičajeno rješavanje problema optičkih prijamnika
Kvarovi optičkog prijamnika mogu se grubo podijeliti u tri kategorije: jedan je kvar napajanja, drugi je kvar provođenja optičkog kabela, a treći je kvar optičke opreme. Ova tri dijela međusobno su povezana u cjelokupni optički prijenosni sustav. Bez obzira koji dio pokvari, to će uzrokovati da optička stanica nema signala, ili ponekad nema signala, a signal je vrlo slab. Slijedi analiza i tretman nekih uobičajenih grešaka;
Greška 1: Korisnici ispod optičke stanice ponekad prijavljuju signale koji ponekad ne postoje.
Analiza i obrada; prvo provjerite stanje napajanja, provjerite točku napajanja od 220 V do 60 V napajanja i napajanje optičkog prijemnika. Svi konektori u ovom dijelu voda moraju se pažljivo provjeriti. Kad konektor ima malo loš kontakt, može se dogoditi paljenje stvara sloj kisika, povećava kontaktni otpor, a zatim uzrokuje povremeni rad optičkog prijamnika. U ovom trenutku, čak i ako signal radi, kvaliteta je vrlo loša. Drugo, provjerite uzemljenje optičke stanice. Ako nema uzemljenja ili je uzemljenje loše, ili je preblizu izloženoj žici, nakon dugog razdoblja akumulacije jak statički elektricitet će se također akumulirati na čeličnoj niti, što će također uzrokovati nestanak signala u optičkoj stanici. Tu i tamo.
Greška 2: Napajanje optičke stanice je normalno, ali je izlazni signal vrlo nizak ili ga nema.
Analiza i obrada; kada naiđete na ovu situaciju, prvo se raspitajte o stanju signala drugih optičkih postaja koje prenosi prednji optički odašiljač. Ako je signal drugih optičkih stanica također vrlo slab ili nema signala, provjerite odašiljač u računalnoj sobi i radni status prednje opreme, ako je prednja oprema normalna, potrebno je pregledati rutu optičkog kabela od točke grane optičke stanice do prednjeg kraja kako biste vidjeli je li oštećen izvana. Ako je okruženje usmjeravanja optičkog kabela vrlo komplicirano ili je postavljen podzemni cjevovod, ne može se vizualno pregledati, a za procjenu je potrebno koristiti instrumente za ispitivanje. Na primjer; koristite funkciju otkrivanja prijelomne točke OTDR-a kako biste pronašli stvarni položaj prijelomne točke i riješili problem.
Kvar 3, optička stanica ima izlaz, ali signal je nizak.
Analiza i obrada; otkrivanje od prednjeg kraja do optičke stanice, prema grafikonu nakon OTDR detekcije, pronađite stvarni položaj optičkog kabela s velikim prigušenjem na grafikonu i provjerite postoji li promjer prstena obližnjeg optičkog kabela uzrokovan linijom udareni ili zakačeni postaju manji, a čak je i optički kabel bio upleten. Ovaj kvar općenito treba samo vratiti optički kabel u izvorno stanje i signal se može vratiti u normalu.
Kvar 4, optički prijemnik nema RF izlaz.
Analiza i obrada; Nakon provjere optičke kose, usmjeravanja i vodova napajanja jesu li normalni, potrebno je provjeriti i sam optički prijamnik. Prije svega, uključite optički prijemnik da vidite ima li vode u njemu i osjeća li se miris paljevine. Jer, kada optički prijamnik uđe u vodu ili se infiltrira u vodu, kako se temperatura unutar i izvan stroja mijenja, unutar stroja će se formirati male kapljice vode, koje mogu lako uzrokovati kratki spoj na tiskanoj ploči i izazvati iskre. U to će vrijeme biti povremenih signala, a nakon nekog vremena elektroničke komponente će izgorjeti i signala uopće neće biti. Zatim provjerite optičku snagu prijema i fotoelektričnu pretvorbu. Optički prijamnik serije TR ima indikator alarma za gubitak optičkog ulaznog signala. Kada je lampica upaljena, to znači da je ulazna snaga manja od -6.5dBm. Multimetrom testirajte vrijednost ulazne snage optičkog ulaznog signala pri 5 V/mW. Zatim provjerite napajanje u optičkom prijemniku. Ponekad optički prijemni modul radi normalno, ali modul za pojačavanje električnog signala ne radi, jer je istosmjerna linija koja napaja modul za pojačanje neispravna. Ova vrsta kvara često je uzrokovana DC vezom između gornjeg i donjeg dijela koja je zgnječena kada je kućište pričvršćeno, ili vijci kućišta nisu zategnuti, pa voda ulazi i stvara kratki spoj i izgara krug.
Greška 5, izlazna razina optičkog prijemnika je niska.
Analiza i obrada; mogu se pojaviti tri situacije kada je izlazna razina optičkog prijamnika niska;
[1] I visoki i niski signali su loši. Glavni razlozi za ovu vrstu neuspjeha su; 1. Loš kontakt ili prljavština APC glave optičkog vlakna; 2. Otpor potenciometra za podešavanje pojačanja ili umetka postaje veći ili kvaliteta nije dobra; 3. Performanse modula pojačala se pogoršavaju.
[2] Visoki signal je normalan, a niski signal je loš. Glavni razlog za ovu pojavu je loš kontakt uzrokovan oksidacijom i korozijom priključka za podešavanje izlaza, pojačanja i ravnoteže. I zbog otvorenog kruga uređaja za izjednačenje.
[3] Niski signal je normalan, a visoki signal je loš. Glavni razlozi su: izvedba modula pojačala je loša, Q vrijednost uređaja s visokofrekventnom magnetskom jezgrom se smanjuje, a unutarnje komponente optičkog stroja su pod utjecajem vlage. Nepropusnost optičkog prijamnika terenskog tipa treba često provjeravati kako bi se spriječio prodor kišnice.
Greška 6, izlazni signal optičkog prijamnika proizvodi međusobnu modulaciju i moiré smetnje.
Analiza i obrada; razlog je to što je unutarnje pojačanje previsoko, izlazna razina je preopterećena, kondenzator za odvajanje je otvoren ili neispravan, a oklop je loš. To se može učiniti zamjenom balansnog umetka i kondenzatora za odvajanje. Ako je neispravan, potrebno je zamijeniti modul pojačala.
Greška 7, izlazna razina optičkog prijemnika je nestabilna.
Analiza i liječenje: Većina uzroka ove vrste kvara su labavi utikači i loš kontakt. Lemljeni spojevi nekih srodnih komponenti su slabi, nelemljeni, blok regulatora napona, modul pojačala, dodatak za pojačanje i povezane komponente otpora-kapacitivnosti imaju lošu izvedbu, nestabilan rad itd., uzrokujući fluktuacije izlaznog signala.
Greška 8: Nakon što je optički prijamnik pogođen gromom, izlazna razina je niska.
Analiza i obrada; kada vanjsku liniju pogodi munja, obično uzrokuje oštećenje napajanja optičkog prijamnika. Dijelovi koji se lako oštećuju su odvodnik groma, transformator, filter kondenzator, blok regulatora napona i druge komponente. Kvar koji uzrokuje nisku razinu izlaza je blokada signalnog kanala ili kratki spoj. Provjerite izlaznu razinu modula fotoelektrične pretvorbe BGE887BO. Kada je ulazna optička snaga -1dB (1310nm), razina bi trebala biti oko 70dB. Nakon izjednačavanja i prigušenja, modul za pojačavanje ulazne snage BGY785A, razina izlaznog pina modula za pojačavanje je 98dB, spojen na F sjedalo kroz distribucijski izlaz, uklonjena jezgra ploče i utvrđeno da je spojni vod između izlaza F sjedište i razvodna mreža je izgorjela, a izolacija razvodne zavojnice je izgorjela i u kratkom spoju. Namotajte distribucijsku zavojnicu, zalemite prekidnu točku sklopne ploče i optički stroj ponovno radi u normalnom radu.
Kvar 9, izlazni signal optičkog prijemnika je nestabilan i nepravilno se mijenja.
Analiza i obrada; prvo provjerite opremu za emitiranje i primanje svjetlosti. Uklonite uzrok uređaja. Prema anketi korisnika, nakon jakog vjetra često se javlja ovaj fenomen uspona i padova. Prema analizi stanja; vjerojatnije je da će mjesto kvara biti na kutiji za spajanje. Provjerom duž linije, ustanovljeno je da postoji viseća kutija za spajanje koja se jako njiše kada je vjetar jak. Otvaranjem i provjerom utvrđuje se da su kopče koje pritišću kabel u kutiji labave, optički kabel se može okretati, optičko vlakno je izvan utora i namotano je na središnji vijak za pričvršćivanje. Kako se optički kabeli na oba kraja kutije okreću, optičko vlakno omotano na središnji vijak rasteže se i mijenja poput opruge, a slabljenje sile optičkog vlakna se povećava uzrokujući nestabilnost signala. Ponovno pritisnite optički kabel i namotajte optičko vlakno, a izlazna razina optičkog stroja je normalna.
