Optički odašiljač 1550.

1550 Optički odašiljač je vanjski optički odašiljač

Pošaljite upit

Uvod u proizvod

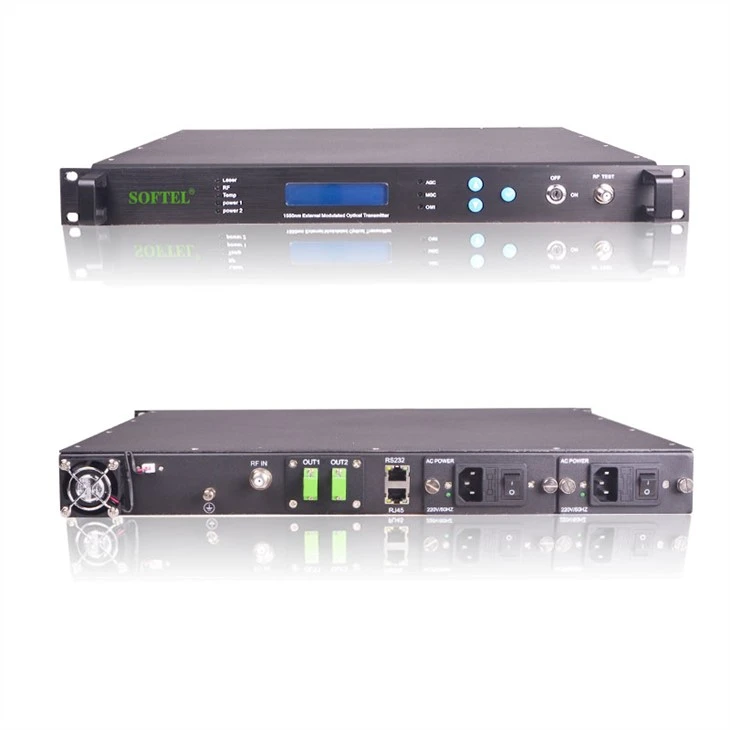

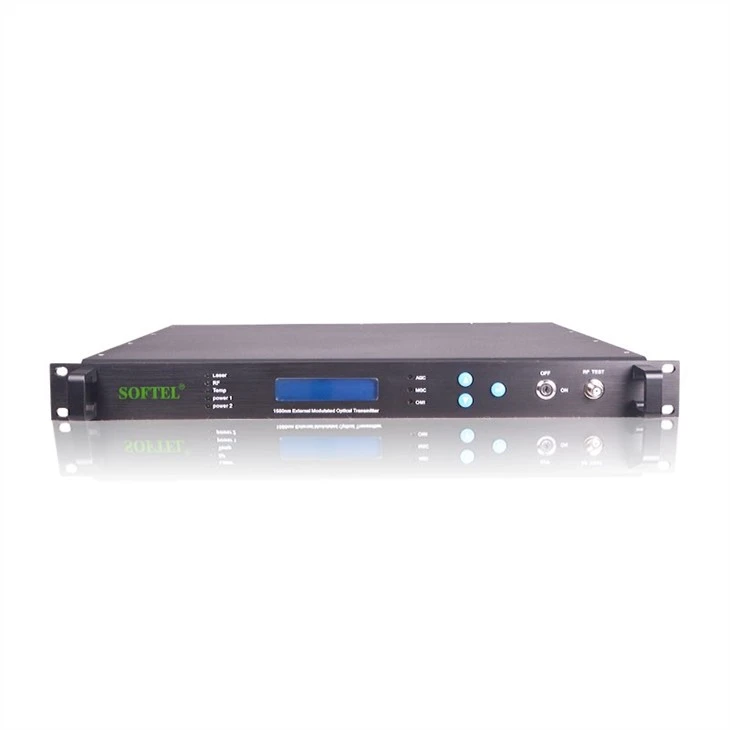

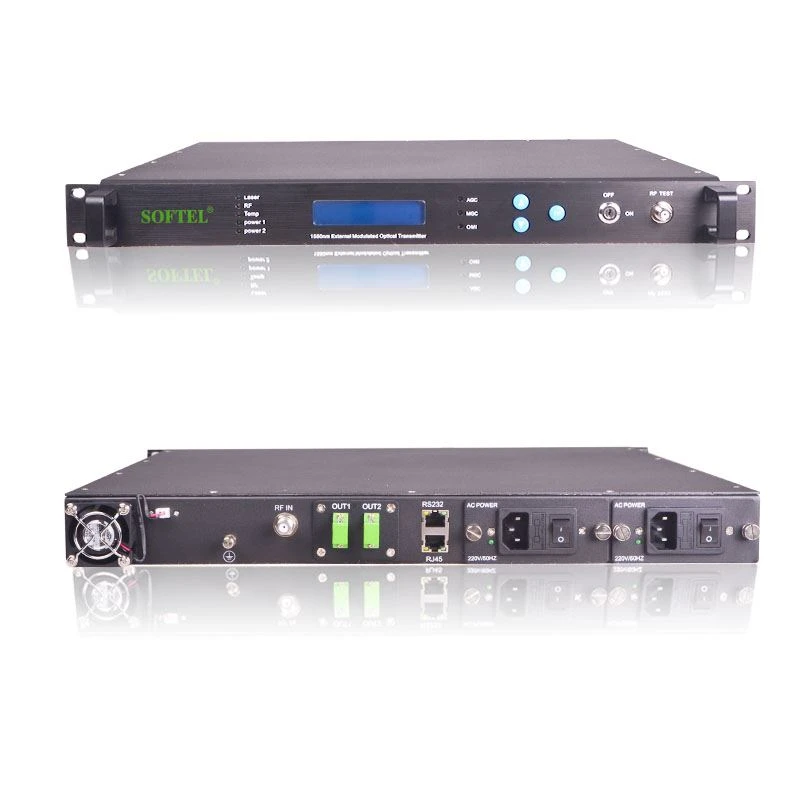

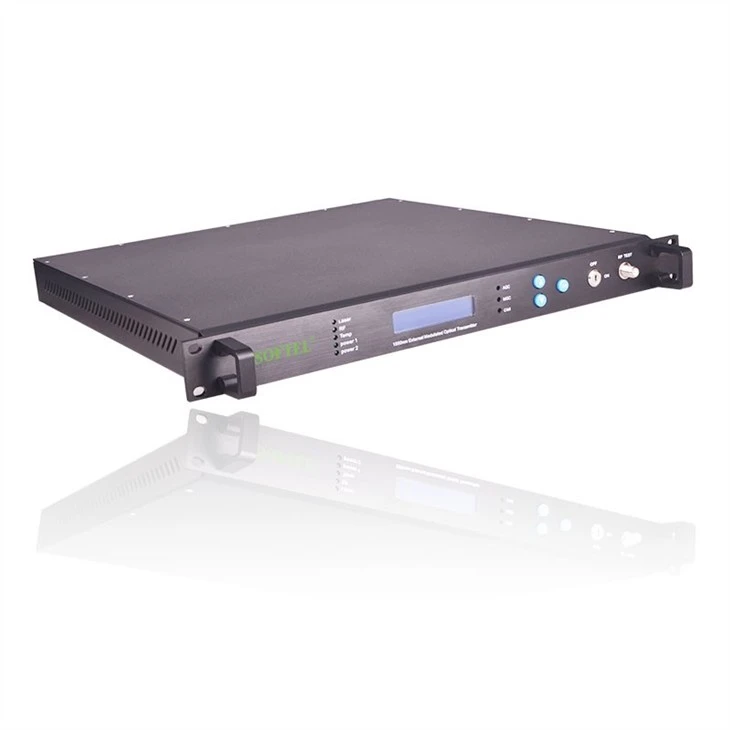

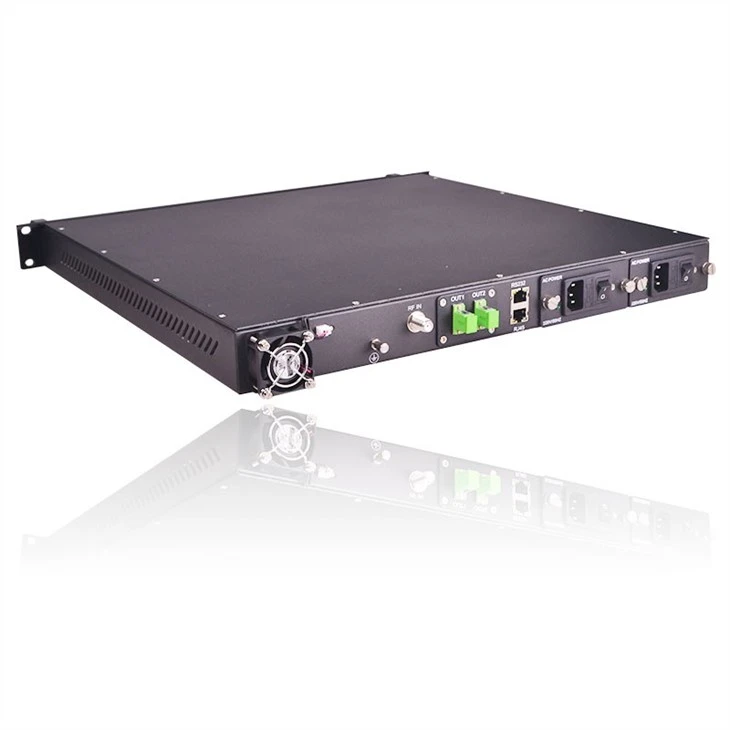

Optički odašiljač 1550.

Prikaz proizvoda

1550 optički odašiljač-1550nm vanjski modulirani optički odašiljač koji je najviše razine Proizvod. Usvojite širinu uske linije (Typ.=0.3MHz) i DFB s niskom razinom buke laser kao izvor;

Usvojite visoki linearni LiNbO3 vanjski modulator kao RF signal modulator, s posebnim CTB,CSO, dual visoke frekvencije SBS prag kontrole itd. osnovne tehnologije; namijenjene mrežama za prijenos na velike udaljenosti.

Značajke

•Visoke performanse: Vanjsko modulirana tehnologija, bez laserskog cvrkuta, izobličenje niske disperzije, visok omjer izumiranja, s izvrsnom karakteristikom unutar 40~ 862MHz.

•Uska propusnost (0,65 MHz), niža buka, DFB kontinuirani valni laser, je povoljan za smanjenje utjecaja disperzije.

•Operativna propusnost je do 47~ 862MHz (47 ~ 1080MHz).

•CNR ≥ 53dB i odličan CTB, CSO indeks.

•SBS: 13~ 18dBm podesiv.

•ITU standardna valna duljina, ±200GHz (± 1,6nm) podesiva.

•AGC/MGC način rada nije obavezan na licu mjesta. OMI se može optimizirati na licu mjesta.

•Savršeno RS232 komunikacijsko sučelje.

•Napredna funkcija upravljanja SNMP mrežom.

•1+1 sigurnosna kopija napajanja, prekidač automatski.

•Automatska kontrola temperature kućišta.

•Odličan P/P omjer.

Aplikacija

1. CATV head-end.

2. FTTH, FTTX PON, RFOG itd.

3. IPQAM itd. uska usluga umetanja podataka.

4. Poboljšajte fleksibilnost i konvertibilnost mrežne valne duljine.

5. U potpunosti iskoristite postojeće resurse optičkih vlakana kako biste postigli nadogradnju mreže i proširenje kapaciteta.

6. DWDM sustav,CATV okosnica super-kapaciteta i mreža metropolitanskog područja.

Specifikacija

Performanse			Indeks		Dodatak
Optička značajka	Operativna valna duljina	(nm)	1548~ 1563		St1550EC (1550)
	Operativna valna duljina	(nm)	ITU-TG,692		ST1550EU (ST1550EU)
	Valna duljina ADJ. raspon	(nm)	±1,6(±200 GHz)		St1550EC (1550)
	Wavelength ADJ. način rada		±0,05nm koračni		ST1550EU (ST1550EU)
	Stabilnost valne duljine	(Pm/°C)	-1~0		Tc=20~70°C
	Propusnost	(MHz)	Daj.=0,65		FWHM (△λ), (-3dB fullwidth)
	Omjer potiskivanja bočnog načina rada	(dB)	≥45 godina		SMSR (SMSR)
	Ekvivalentni intenzitet buke		≤-160		RIN (20~ 1000MHz)
	Broj izlaznog priključka		2		Opcionalno 4,6
	Izlazna snaga	(dBm)	10, 8.5, 7.0, 4.5		2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Povratni gubitak	(dB)	≥50
	Optički konektor		APC		Opcionalni SC/APC, LC/APC
RF značajka	Radna propusnost	(MHz)	47~ 862
	Razina unosa	(dBmV)	18~ 28		Agc
	Ravnina	(dB)	≤±0,75 sati		47~ 862MHz
	Povratni gubitak	(dB)	>16.
	Ulazna impedancija	(Ω)	75
	RF priključak		F-Ženski
Značajka veze	Kanal za prijenos		PAL-D/60CH	99CH
	CNR1 (1998.)	(dB)	≥53,0	≥51,5	Povratak na leđa
	CNR2 (1998.)	(dB)	≥51,5	≥49,5	65Km optička vlakna, 0dBm primiti
	CTB (1998	(dB)	≥-65	≥-65
	Cso	(dB)	≥-65	≥-65
	SBS obuzdavanje	(dBm)	13~ 18		Podesiva
Opća značajka	Sučelje za upravljanje mrežom SNMP		RJ45 (1998.)
	Sučelje za komunikaciju		Rs232 (199.)
	Napajanje	(VAC)	90~ 265		50/60 Hz
	Napajanje	(VDC)	-48		30 ~ 72VDC
	Troši energiju	(W)	50		Jedna snaga radi
	Radna temperatura.	(°C)	-5~ 65		Stroj temp. kontrola automatski
	Temperatura skladištenja.	(°C)	-40~ 85
	Rad relativne vlažnosti	(%)	5~95
	Veličina	(")	19×14,5×1,75		S-vrsta
	Veličina	(")	19×17.9×1.75		L-vrsta
