1550nm vanjski modulirani optički odašiljač

1550nm External Modulated Optical Transmitter
1550nm External Modulated Optical Transmitter
1550nm External Modulated Optical Transmitter
1550nm External Modulated Optical Transmitter
1550nm External Modulated Optical Transmitter

1550nm vanjski modulirani optički odašiljač

Vanjski modulirani optički odašiljač od 1550 nm koji je proizvod najviše razine.

Pošaljite upit

Uvod u proizvod

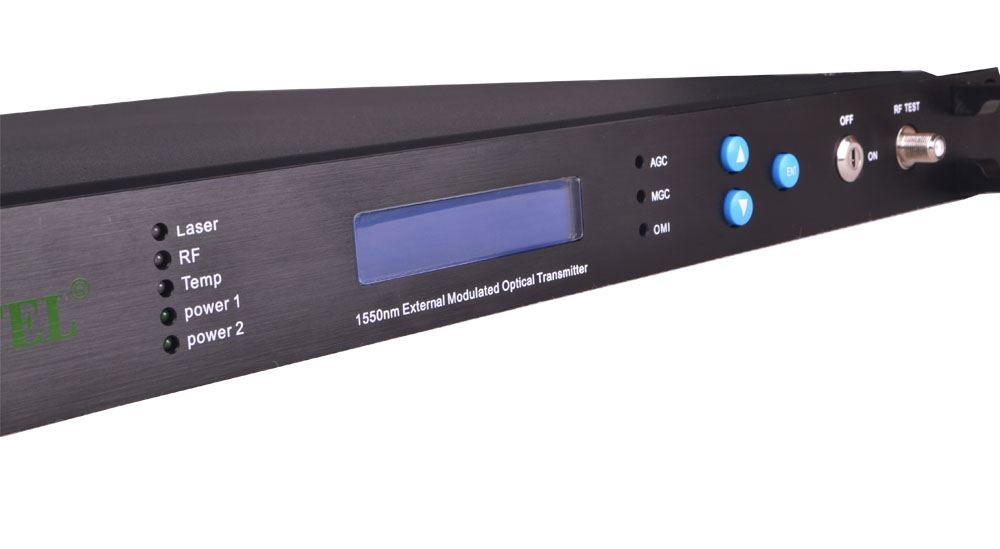

1550nm Vanjski modulirani optički odašiljač

Vanjski modulirani optički odašiljač serije 1550 prvi je proizvod za umrežavanje širokopojasnog prijenosnog sustava i CATV optičkog prijenosnog sustava velikog kapaciteta. Primjenjuje se na optičku modulaciju, optičko umetanje, WDM i srodnu nadogradnju i širenje velikog optičkog prijenosnog sustava od 1550 nm. To je osnovna oprema za radio mrežnu radiotelevizijsku mrežu koja ostvaruje Triple-play, FTTH i 1550nm sustav.

Informacije o narudžbi

Ne.	Model	Valna duljina	Broj izlaza	Svaki izlaz (dBm)	Priključak (po izboru)	Napajanje （Opcionalno）
3.1.1	1550-1×5	1550nm	1	5dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.2	1550-1×6	1550nm	1	6dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.3	1550-1×7	1550nm	1	7dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.4	1550-1×8	1550nm	1	8dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.5	1550-1×9	1550nm	1	9dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.6	1550-1×10	1550nm	1	10dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.7	1550-2×5	1550nm	2	5dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.8	1550-2×6	1550nm	2	6dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.9	1550-2×7	1550nm	2	7dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.10	1550-2×8	1550nm	2	8dBm	SC / APC 或 FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.11	1550-2×9	1550nm	2	9dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina
3.1.12	1550-2×10	1550nm	2	10dBm	SC / APCor FC / APC	dvostruko napajanje 220 / 110V / -48V / mješavina

Parametar

Ne.	Artikal	Tehnički parametar	Jedinica	Opaske
min	tipičan	maksimum
Optički parametar
4.1.1	Valna duljina	1540	1550	1565	nm	Ovisite o zahtjevima kupca'
4.1.2	Izlazni priključak	1	2	2	个	Ovisite o zahtjevima kupca'
4.1.3	Svaka izlazna snaga	5	7	10	dBm	1 × 5,1 × 6,1 × 7,1 × 8,1 × 9,1 × 10,2 × 5,2 × 6,2 × 7,2 × 8,2 × 9,2 × 10optional
4.1.4	Omjer potiskivanja u bočnom načinu rada	30			dB
4.1.5	SBS	13		19	dBm	Korak 0,1dB
4.1.6	Optički povratni gubitak	50			dB
4.1.7	Vrsta priključka		FC / APC 、 SC / APC sa zatvaračem			Ovisite o zahtjevima kupca'
RF parametar
4.2.1	Širina pojasa	47		1002	MHz
4.2.2	Raspon ulazne razine	75		85	dBuV	AGC
4.2.3	Florida	-0.75		+0.75	dB	47-1002MHz
4.2.4	C/N		52		dB	udaljenost veze: 65KM; primiti: 0dBm; učitavanje kanala: PAL-D59 SBS: 16.5
4.2.5	C / CTB		65		dB
4.2.6	C / OCD		65		dB
4.2.7	Gubitak povratnog ulaza		16		dB	45-1002MHz
4.2.8	RFinterface		F-Imperial M-metrički
4.2.9	Ulazna impedancija		75		Ω
4.2.10	MER	40			dB	PAL-D60+75QAM;
4.2.11	BER			1.0^E-9	dB
Opći parametar
4.3.1	Napajanje		A: 90-265VAC B: DC48V		V
4.3.2	Potrošnja			50	W
4.3.3	Raspon radne temp	-5		55	℃	Automatska kontrola temperature kućišta
4.3.4	Maks. Relativna vlaga u radu	5		95	%	Nema kondenzacije
4.3.5	Raspon temp	-40		70	℃
4.3.6	Dimenzija		1U 19Inch 483(W)x381(D)x44(H)		mm
4.3.7	Neto težina （Kg）		7		kg
